【成都理想】公安局槍庫視頻報警授權管理系統





一、系統概述

1.1、項目背景

     槍庫是指槍支（彈藥）制造、配售、配備、配置單位和配置科研展覽、道具槍支單位和承擔臨時存儲保管職責單位以及各級公安、檢察院、法院、監獄等執法部門用于存儲槍支、彈藥的專門場所。

     槍支彈藥被盜搶案件,是一種多發性案件，占刑事案件發案總數的8％左右。這類案件不但直接嚴重干擾干擾公安機關正常工作秩序，耗費大量警力、財力、物力，而且作案群體幾乎會繼續作案，直接引發行兇、搶劫、爆炸、恐怖襲擊等惡性案件,威脅著人民群眾的生命、財產安全，對社會造成的負面影響難以估量。近年來，社會安全問題逐漸被列為公安部門工作重點，國內外極端事件時有發生，槍支彈藥管理體系亟待更新，傳統的電話線撥打報警、報警后查看監控這種管理方式必須淘汰，新型的槍庫管理方案應該是實時傳輸警情、實時狀態顯示、報警彈出預錄視頻的聯動方式、處警迅速準確可靠、可遠程遠程查看和控制自動保護裝置的管理方案。

1.2、系統需求

1.2.1、傳輸模式：報警信息傳輸至少采用雙路由網絡傳輸，如：有線IP網絡、無線GPRS網絡、無線GSM網絡等，各網絡之間應能互為備份，自動切換，確保報警通訊的可靠性；

1.2.2、設備選型：槍庫的安全防范需要嚴格的穩定性和可靠性，探測器需選擇穩定性高、簡單耐用、誤報率低、無漏報的有線探測器；選用視頻、報警一體主機，兩部分電路數據互通，但應相對獨立運行，分別獨立供電，確保視頻和報警的安全性、可靠性。

1.2.3、視頻復核：探測器與視頻實現有效的聯動，當槍庫門、槍柜門未經授權被打開，或被撬打時，公安局管理中心收到報警信息的同時，管理中心平臺應能自動彈出相應探測器預置綁定的區域實時視頻；同時，每路視頻必須具備10-30秒報警預錄像功能，在彈出現場實時視頻的同時，自動彈出報警前10-30秒的預錄視頻，以便管理中心及時判斷和處理；

1.2.4、授權方式：系統實行24小時警戒，雙人雙鎖的安保制度，物理鑰匙和密碼由兩個人分別掌管，密碼授權人通過安裝在門口的密碼鍵盤現場授權；管理系統除了具備相關領導槍庫現場密碼授權功能外，同時具備領導不在現場時通過手機遠程授權功能。同時，為了確保安全，手機需經過短信驗證，以確認為真實的授權手機號碼。該短信需通過公安局管理中心平臺平臺的專用短信發送臺發送，不得使用其它方式發送（絕不能通過普通公共短信平臺發送）。

1.2.5、授權記錄：領導可以通過公安局管理中心平臺或授權的手機實時查看所轄槍庫的現場視頻圖像，并可與現場人員對講通話。當現場密碼授權時，公安局管理中心應有提示和記錄，同時領導的授權手機在開啟槍庫管理手機APP時也可以收到授權信息。同時，領導通過公安局管理中心或通過授權手機授權時，公安局管理中心也應有記錄。

1.2.6、狀態提示：無論現場密碼授權，還是中心或手機遠程授權，現場應有授權成功（授權失效）的中文語音提示，避免現場人員錯誤操作。

1.2.7、建立多級中心：能夠實現多級中心的建立，方便不同管理中心同時接收到相關警情；各級中心需要共享數據，上級中心能夠實現對下級中心有效的權限管理；做到不同中心的操作記錄可查可追溯，以保障管理中心的數據信息安全。

1.3、設計依據

GB 50348-2004  《安全防范工程技術規范》

GB 50394-2007  《入侵報警系統工程設計規范》

GB 50395-2007  《視頻安防監控系統工程設計規范》

GB 12663-90    《防盜報警控制器通用技術條件》；

GB 10408.1-2000  《入侵探測器 第1部分：通用要求》

GB/T 10408.8-1997 《振動入侵探測器》

GB 15209-2005   《磁開關入侵探測器》

GB/T 16677-1996 《報警圖像信號有線傳輸裝置》

GA T669-2008   《城市監控報警聯網系統技術標準》

GA/T 75-1994   《安全防范工程程序與要求》

GA/T 367-2001  《視頻安防監控系統技術要求》

GA/T 368-2001  《入侵報警系統技術要求》

GA 1016-2012   《槍支(彈藥)庫室風險等級劃分與安全防范要求》

二、系統方案

2.1、系統結構圖



2.2、系統介紹

 2.2.1、市公安局管理中心

     市公安局建立為管理中心總中心，實現分中心管理、數據匯總、信息轉發、手機授權短信驗證碼發送的功能。配置如下：

①、企業級路由器1臺

②、 神眼V6 3.0管理主中心軟件中心1套

③、正版SQL2008數據庫1套

④、數據庫服務器1臺

⑤、中心服務器1臺

⑥、路企業級短信發送平臺1臺

2.2.2、縣公安局管理分中心

    每個縣公安局可以設置一個管理分中心，分中心通過網絡連接到主中心，接收主中心轉發的轄區內槍庫終端的報警信息和報警視頻，分中心配置：

①、神眼V6 3.0管理分中心軟件中心1套

②、分中心服務器1臺

2.2.3、槍庫前端

     槍庫前端使用SY9214G視頻報警主機，該主機采用IP為主，GPRS備份的雙網傳輸方式，自動切換，互為備份。主機內置視頻主板、報警主板，視頻主板與報警主板通過數據線通訊，獨立運行，單獨供電，保障系統穩定；包含4路支持30秒預錄功能的視頻通道；8路基本有線防區，可擴展8路；支持語音對講功能。槍庫前端配置：

①、SY9214G-30S視頻報警主機1臺

②、2T監控專用硬盤1個

③、高清攝像機2臺

④、金屬震動探測器2個

⑤、金屬門感應器2個

⑥、聲光警示器1個

⑦、高音警號1個

⑧、密碼鍵盤1個

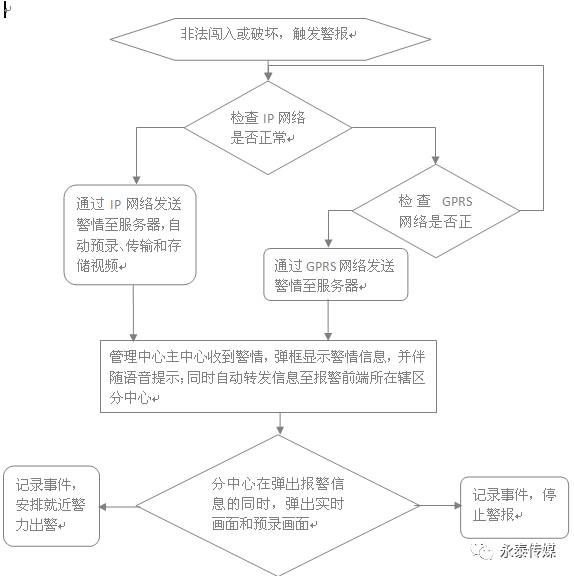

2.3、主機工作流程介紹

  槍庫門采用物理防盜鎖加聯網報警鎖的雙人雙鎖進入方式，物理鑰匙和密碼由兩個人分別掌管，密碼授權人通過安裝在門口的鍵盤現場撤防，密碼授權人不在現場時也可以手機遠程授權，授權成功后現場的聲光警示器發出相關語音提示，此時，掌握鑰匙的人可以開門進入。

 在未得到授權時通過鑰匙開門、其他方式暴力開門或者暴力撞擊和破壞時，探測器會探測到相關警情，主機收到警情后，實時傳送報警信息到公安局接警總中心，同時轉發警情至所在轄區縣公安局分中心，同時在分中心彈出相關區域實時畫面和預錄畫面，以方便中心值班人員及時、準確判斷和處理。

2.4、系統優勢

   ◆安全性：此系統采用GPRS、IP網絡雙通道傳輸模式，雙重傳輸互為備份，自動切換，保障報警主機信息安全。

   ◆穩定性：主機視頻、報警部分獨立運行，采用高性能電源單獨供電，帶自動維護功能，保障系統運行穩定；探測器采用高性能金屬探測器，防水防潮、維護周期長。

   ◆實時性：主機每30秒與中心通訊一次，網絡在線狀態實時監測，狀態反饋及時；網絡傳輸報警信息，實時傳送，報警速度快、穩定可靠性高。

   ◆高效性：此主機集成最大30S預錄功能，在探測器觸發時主機自動啟動預錄功能，將觸發警情前0-30S視頻自動傳送至接警中心，接警中心在收到報警信息的同時自動彈出現場的實時畫面和預錄視頻，更方便高效地核實警情、處理警情。

   ◆方便性：密碼授權鍵盤操作簡單方便，支持8組授權密碼，授權記錄保存至中心備案，同時，在突發狀態下，授權人可以實現遠程手機APP授權，APP授權時通過市公安局專用短信發送平臺發送動態短信驗證，授權記錄實時保存到中心備案。

三、硬軟件介紹

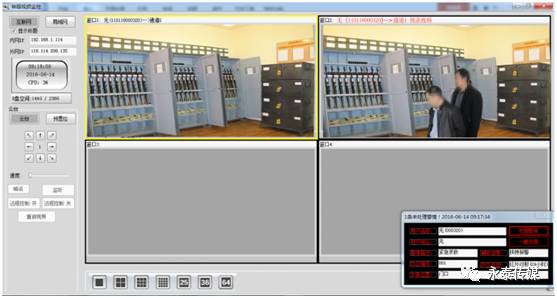

3.1、中心管理平臺

     ◆采用SQL2008數據庫系統，數據服務器單獨存放數據，數據庫容量大，安全性高。

     ◆多級的操作員密碼，多級分中心的建立，自由設定權限，方便管理。

     ◆支持多級分中心的建立和權限管理

     ◆軟件帶驗證短信發送功能，只是手機APP操作，搭配短信發送平臺實現APP動態短信驗證遠程授權。

     ◆接到警情時自動調取用戶信息彈出提示框和播放提示語音，根據設置實時轉發至分中心，并同時彈出報警區域綁定的實時視頻和預錄視頻。報警視頻自動存儲在中心，方便查閱。

     ◆中心與前端實時通訊，網絡狀態實時顯示，用戶列表和事件列表不同狀態不同顏色標識，方便查閱。

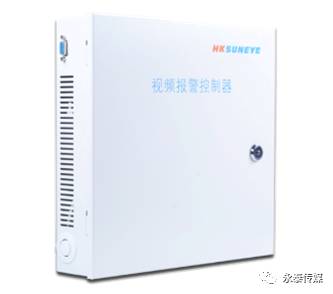

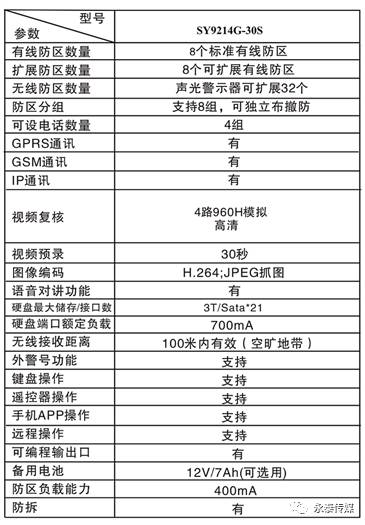

3.2、報警主機

    ◆ 主機采用IP為主、GPRS備用的雙路由網絡傳輸方式，自動切換，互為備份，保障系統穩定運行。

    ◆ 8路標準有線防區，8路可擴展有線防區，雙防拆防區功能。

    ◆ 4路高清攝像機，P2P網絡云穿透加流媒體，適應多網絡環境。

    ◆視頻通道可設置最大30秒預錄功能，報警同時傳送實時視頻和預錄視頻到管理中心。

    ◆ 主機支持4路語音輸入，1路語音輸出，實現中心與現場對講功能。

    ◆寬范圍高穩定性的雙電源系統，報警視頻獨立供電。

    ◆ 聲光警示器實現授權狀態語音提醒。

    ◆ 主機帶有可編程輸出接口，可以自定義輸出方式，在緊急時，可以通過此接口實現遠程操作現場設備，打開緊急保護裝置。

    ◆通過CCC國家強制質量認證。

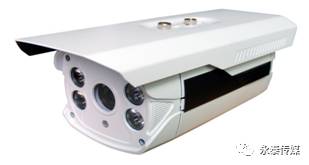

 3.3、視頻攝像機



     ◆高清槍式攝像機，防水防塵設計。

     ◆攝像機帶拾音功能，方便中心與現場的實時語音對講。

     ◆采用高效紅外燈，ICR紅外濾片式自動切換，實現日夜監控。

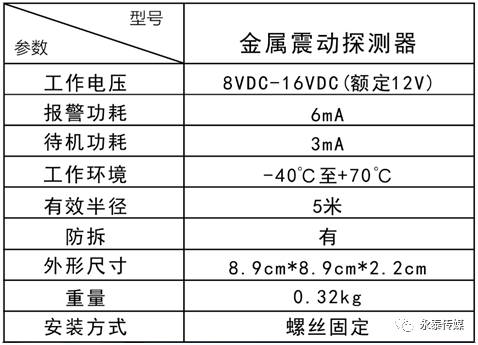

3.4、金屬震動探測器

     ◆采用雙壓電晶片感應技術，比一般機械傳感器探測范圍廣。

     ◆探測手段豐富，不受外部氣候變化影響，能探測并指示外部干擾信號能量大小。

     ◆根據干擾源來設置靈敏度。有效避免誤報。

     ◆采用全金屬鋅鋁合金外殼，抗靜電干擾強，機械牢度高。

     ◆通過CCC國家強制質量認證。

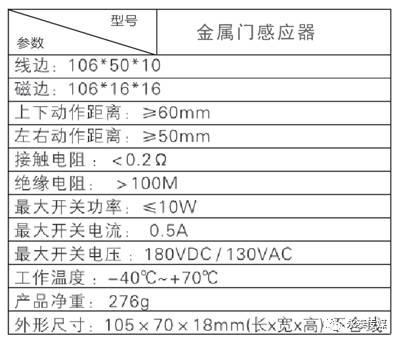

3.5、金屬門感應器



   ◆鋁合金外殼，外觀厚實，抗沖擊能力強。

   ◆全密封設計，防水防潮，采用進口原材料，穩定性好，使用壽命長。

   ◆上下動作距離70mm，左右動作距離55mm。

   ◆通過CCC國家強制質量認證。

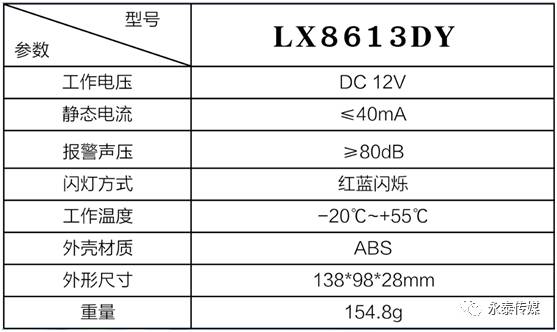

3.6、聲光警示器



      ◆聲光警示器內置中文語音提示語，在授權成功、授權失效時播放相關語音提示，方便相關工作人員判斷實時狀態，

      ◆聲光警示器在報警時顯示高亮閃爍燈，并伴隨警示聲音，有效地震懾非法闖入者。

      ◆不同狀態有不同的指示燈閃爍方式，在工作人員進入退出或者巡查時方便的看到狀態以避免操作失誤。

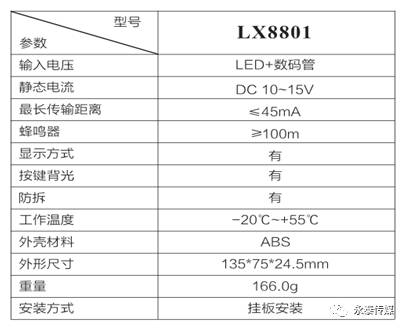

3.7、密碼授權鍵盤

    ◆方便操作的密碼鍵盤，可設置8組授權密碼。

    ◆授權成功的同時，傳送授權信息至中心保存記錄，根據記錄可以追溯授權人信息。

    ◆數字顯示屏，實時顯示相關功能狀態，方便狀態識別。

3.8、手機APP授權平臺





    ◆手機APP動態密碼驗證，驗證短信通過市公安局專用驗證短信平臺發送，保障登錄安全。

    ◆授權成功的同時，傳送授權信息至中心保存記錄，根據記錄可以追溯授權人信息。

    ◆手機APP可以實時查看現場畫面，遠程終止授權，便于遠程監管。

    ◆支持語音對講，實現遠程監聽和喊話功能。

四、中心及前端配置報價

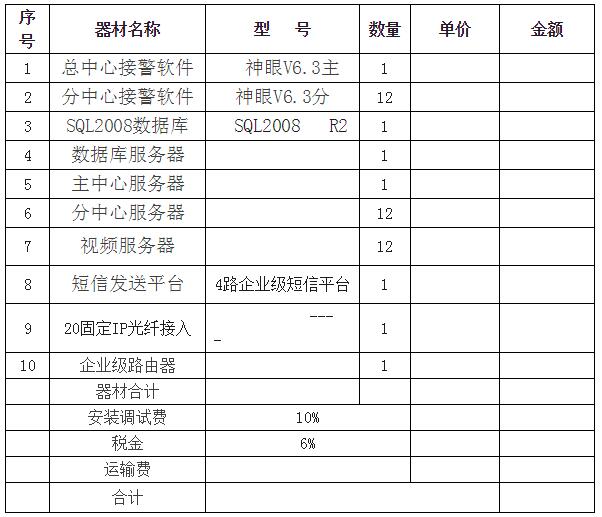

  4.1、中心配置單

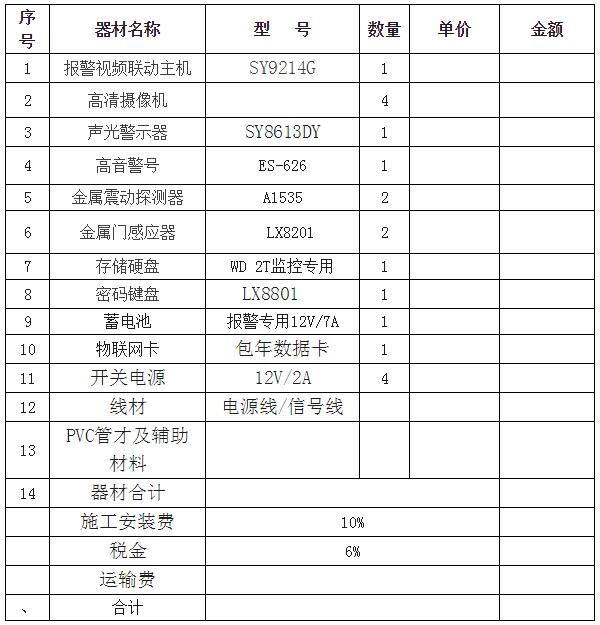

4.2槍庫前端配置單



附一、供貨商介紹

公司簡介

       成都理想科技開發有限公司成立于2000年，于2001年初并購了從1992年起從事報警器生產研發的凱頓電器廠，專注智能安全產品的研發、制造和銷售。將“讓社會更安全”作為企業的使命，公司團隊不斷拼搏奮進，于2001年在中國率先開發出具有CID報警通訊協議的標準聯網報警系統，并且通過長期的潛心研究和實踐積累，打造商業化聯網報警運營服務模式——神眼聯網報警模式，得到了業內的廣泛認可，公司在全國推動和發展的聯網報警運營商逾千家。

       公司擁有一支20多年報警產品研發經驗的技術團隊，并與電子科技大學合作，研發出眾多具有獨立自主知識產權的報警系列產品，包括接警中心系統、GPRS雙網接警中心系統、視頻復核系統、報警控制器、聯網報警攝像機、GPRS通訊模塊、主動紅外護欄、被動紅外探測器、個人用GPS安全定位器、車用GPS安全定位器、智能家居系列等報警相關配套產品。

       公司于2003年獲得“高新技術企業”稱號、2011年通過“軟件企業”認定，并取得了理想LX報警主機軟件、理想聯網報警中心系統軟件產品證書。公司已獲得專利和軟件著作權約100項。公司董事長羊貴祥先生曾主持起草公安部《城市監控報警聯網系統管理標準》，總經理高開文先生被聘為中國安防協會專家委員會專家。

       公司通過了ISO9001質量管理體系認證，產品通過了3C、CE認證。公司是中國安防協會副理事長單位、中國報警服務業聯盟常務理事單位、中國安防發展指數經濟數據采集單位、成都市安防協會常務理事單位；榮獲“中國安防十大最具影響力品牌”、中國報警服務業聯盟“十佳供應商”、“中國安防最佳口碑企業”、“中國報警服務業三十強”、中安協“優秀創新產品獎”、“中國安防產品質量信得過企業”、“‘平安城市’建設推薦優秀安防產品獎”等多項殊榮。
