北京市電力公司是國家電網公司所屬省級電力公司，負責北京電網的建設和運營，公司的主營業務是為北京地區的所有用電客戶提供電力供應和銷售。公司供電面積為1.64萬平方公里，在保障首都能源安全、服務經濟社會發展、提高市民生活水平等方面發揮著重要作用。

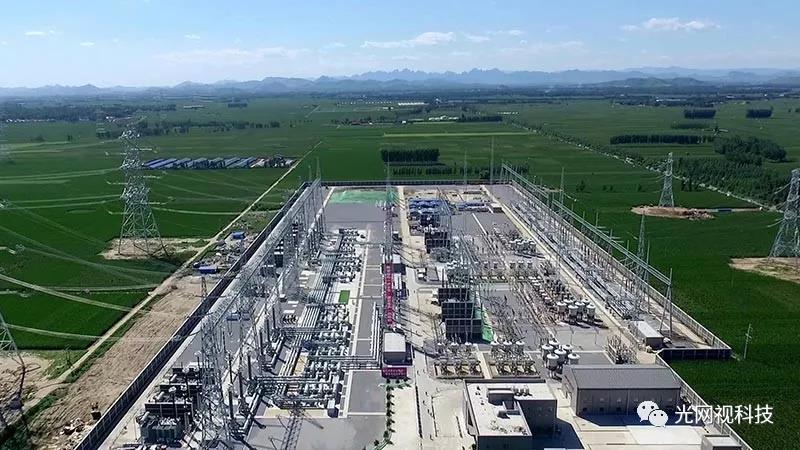

北京市有18個區縣，1個經濟技術開發區，188個鄉鎮，128個街道，行政區面積約1.68萬平方公里，北京電力公司承擔著北京市的供電任務。公司擁有35千伏及以上變電站477座，變電容量8450萬千伏安，輸電線路8875公里、電纜1813公里。此次項目覆蓋北京多個變電站，采用高清網絡監控，覆蓋面積廣。

1、工業組網，寬溫寬壓，更低延時傳輸，流暢傳輸杜絕圖像卡頓于丟包；

2、搭建無干擾、易擴容光纖網絡通信系統；

3、減少組網層級，簡化系統拓撲機構，讓組網簡潔明了，物理拓撲結構去繁化簡，易布局，易查錯；

4、大數據大流量視頻傳輸7×24小時不間斷穩定工作需求。

5、傳輸設備應具備良好的抗干擾能力以及防雷能力

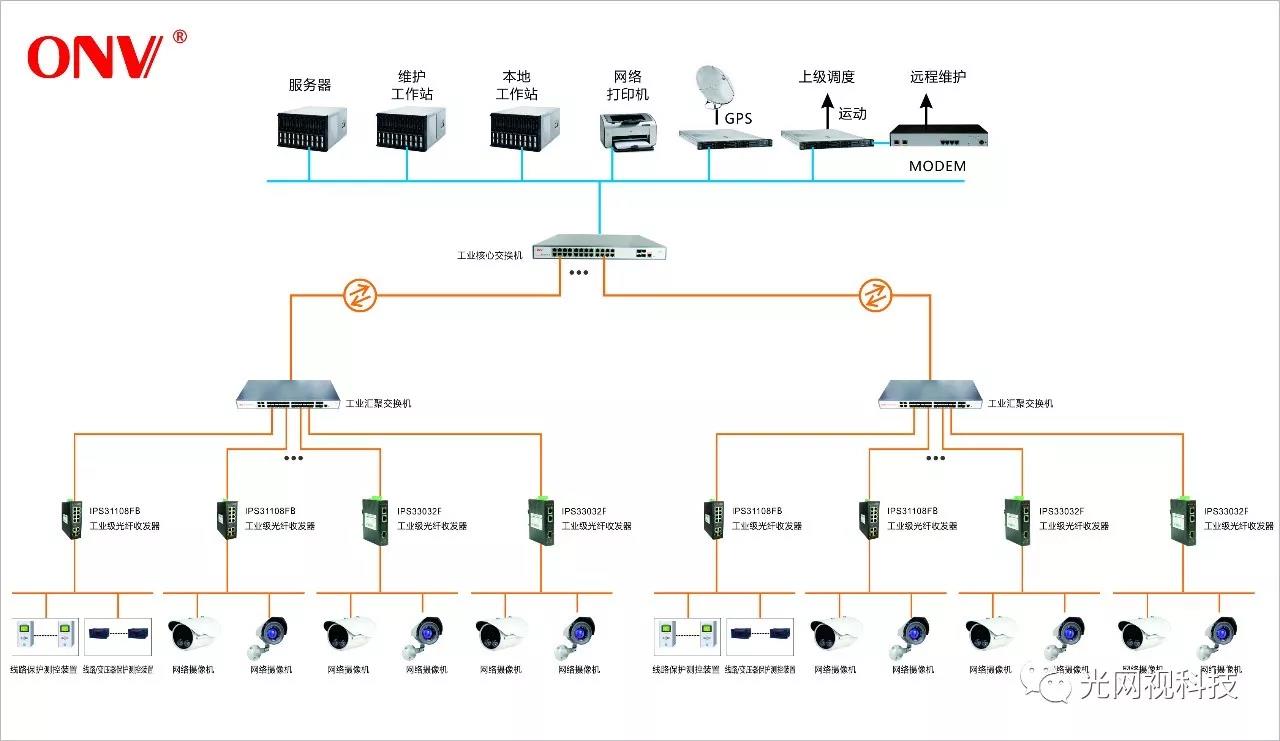

1、拓撲架構：采用星型拓撲結構組網，實施兩層架構，簡單拓撲增強系統穩定性；

2、帶寬配置：接入層采用工業交換機，搭建最高配置帶寬鏈路；

3、鏈路介質：鏈路通信全部采用光纖通信，接入層千兆上聯，帶寬保障，無干擾，易擴容；

4、設備配置：接入層采用光網視1光2電千兆工業收發器（ONV-IPS33032F）和光網視10口百/千兆工業交換機（IPS31108F）。

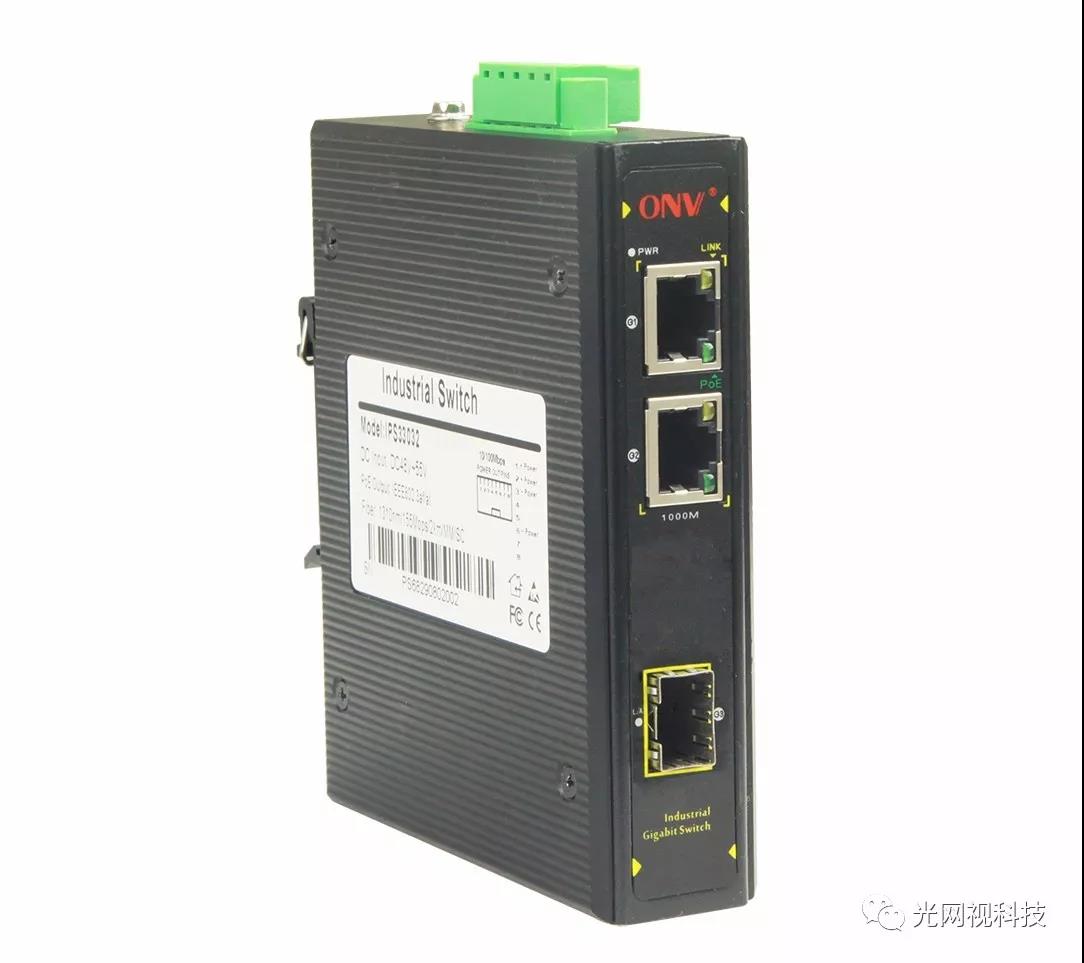

光網視1光2電千兆收發器：ONV-IPS33032F

◆全千兆設計，2個千兆自適應電口，1個千兆 SFP 擴展槽

◆支持 IEEE802.3x 全雙工流控和背壓式半雙工流控

◆RJ-45端口支持極性自動翻轉

◆支持 MAC 地址自學習功能，自動更新功能

◆背板帶寬：8Gbps

◆MAC地址：8K

◆支持全雙工和半雙工自動協商方式

◆LED 狀態指示燈(連接/活動）

◆全千兆速率端口

◆導軌式安裝方式

◆電磁兼容性可達4級標準

◆IP40防護等級

◆寬電壓DC電源輸入，支持冗余電源接口

◆產品性能優越，成功應用于工業控制領域

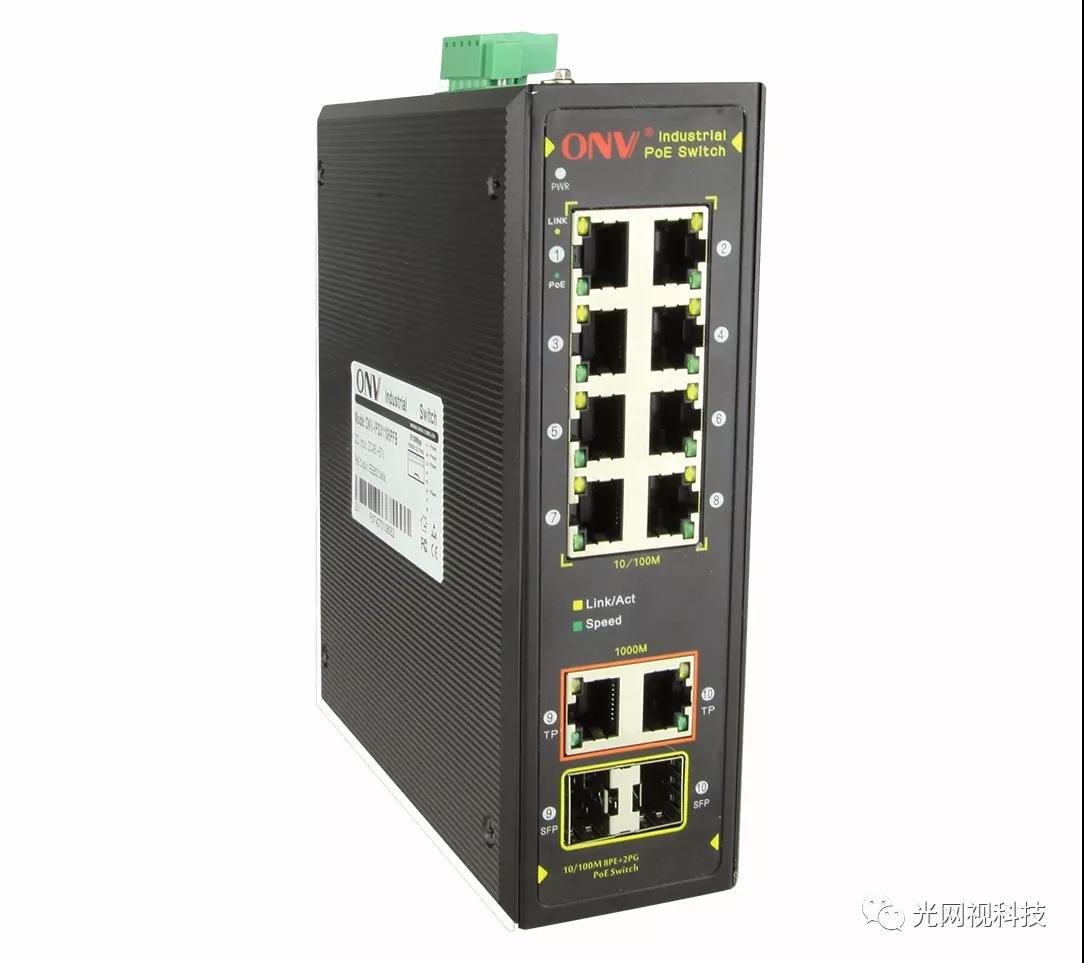

光網視10口百兆工業級以太網交換機：IPS31108F

◆8*10/100M電口+2*1000M TP/SFP(光電復用）工業以太網交換機

◆8個10/100 Mbps 自適應電口，所有端口支持自動翻轉（Auto MDI/MDIX）

◆符合IEEE 802.3；IEEE 802.3u；IEEE 802.3ab；IEEE 802.3x Flow Control；IEEE 802.3z 標準

◆背板帶寬：5.6Gbps

◆MAC地址：16K

◆采用存儲轉發機制，轉發內存高達4M

◆所有端口支持線速交換，64~1536幀長范圍內均可達到線速

◆標準工業外觀設計，導軌式安裝，方便使用

◆能適應惡劣戶外環境的4.5KV以太網口浪涌保護

◆2個千兆組合端口支持高帶寬及長距離傳輸

◆寬電壓DC電源輸入，支持冗余電源接口

◆可在-40 ~ 80 ˚C溫度下滿負載工作

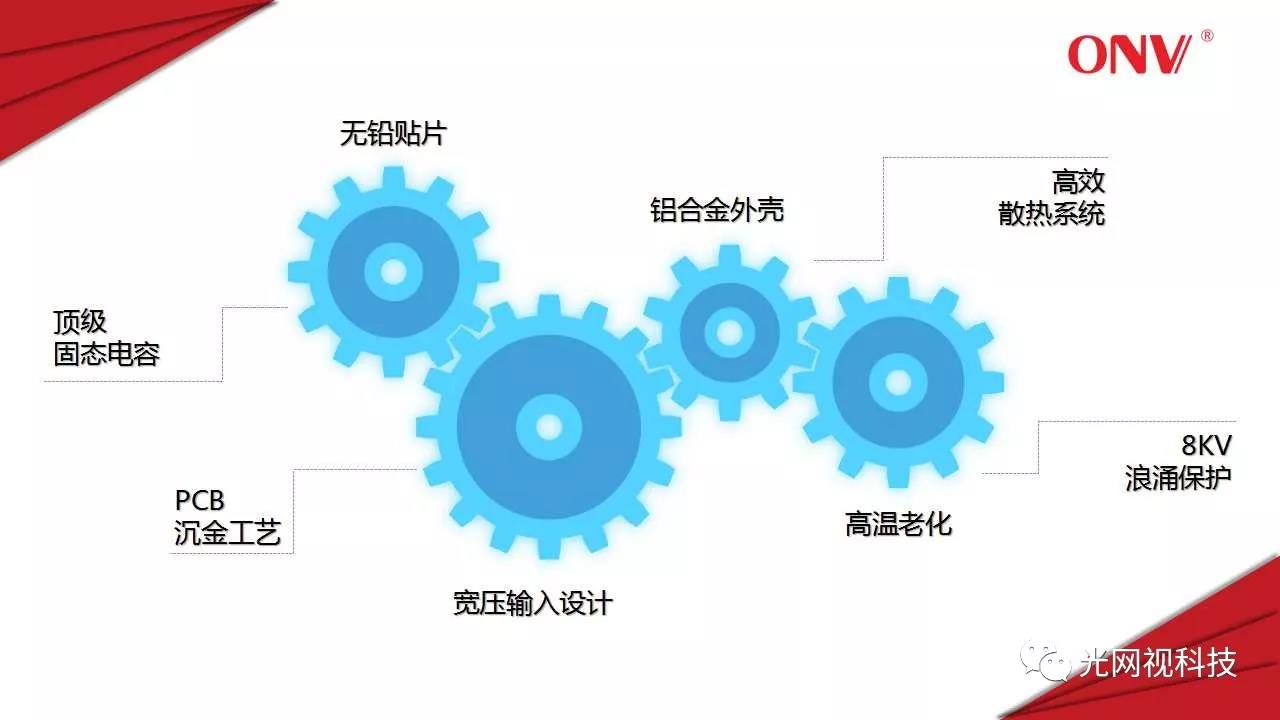

1、 工業級接入傳輸，高防護、高可靠

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。

2、光纖長距離穩定傳輸

系統中采用了光網視1光2電千兆工業收發器，傳輸頻帶寬、通信容量大。信號傳輸損耗低、中繼距離長，盡可能減少安裝問題。

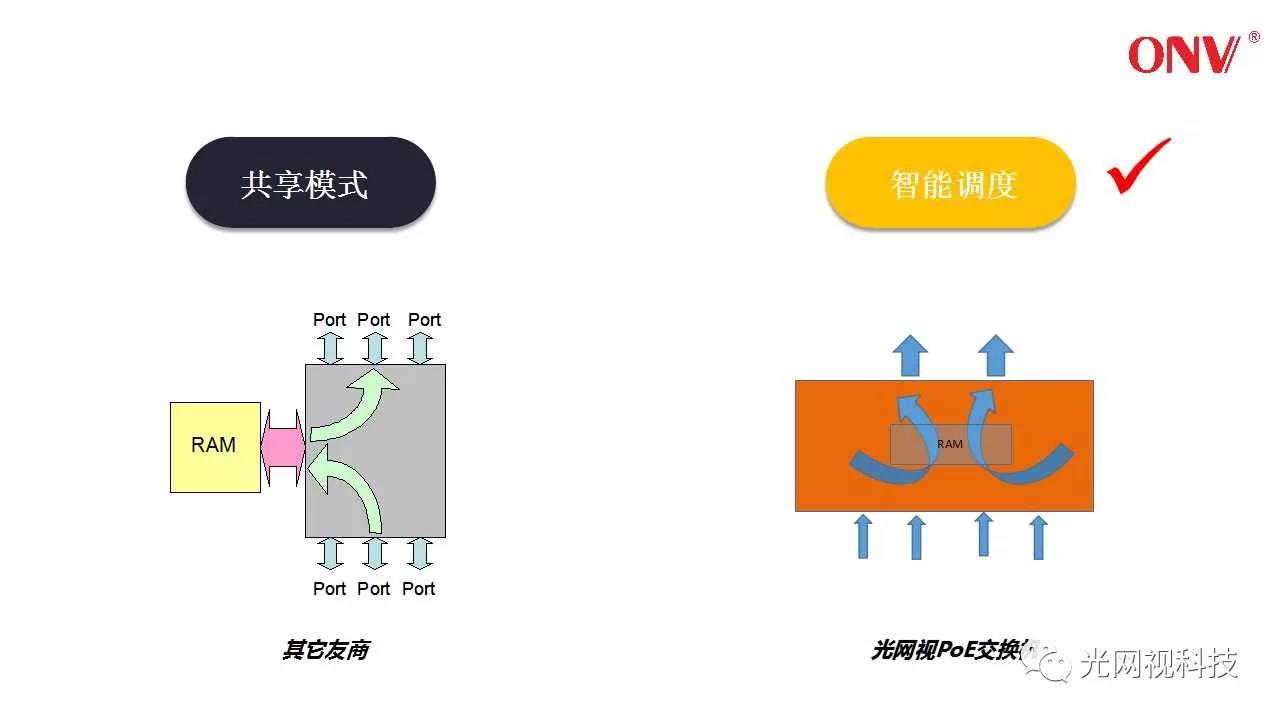

3、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。

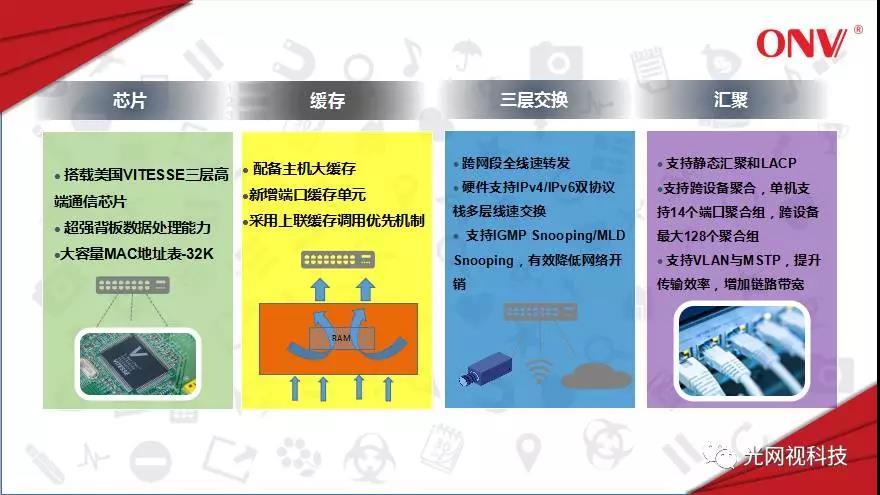

4.軍工級專業通信芯片，高能力數據處理優勢

通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略。

光網視在北京變電站的視頻監控系統建設中，無論是網絡拓撲設計，還是交換機的選型方面，都充分考慮了變電站的特殊應用環境以及網絡高清視頻傳輸大帶寬、高碼流的需要，解決了由于受到高溫、高壓和高強度電磁干擾等對交換機的視頻處理造成一系列麻煩，滿足了安防監控網絡化、智能化、高清化應用需求，打造“既看得到、又看得清、還看得好”的高清視頻傳輸系統。
