一、什么是POE技術?
PoE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作做何改動的情況下,在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信號的同時,還能為此類設備提供直流供電的技術。
PoE也被稱為基于局域網的供電系統,是利用以太網傳輸電纜同時傳送數據和電功率的最新標準,保持了現存以太網系統和用戶的兼容性。

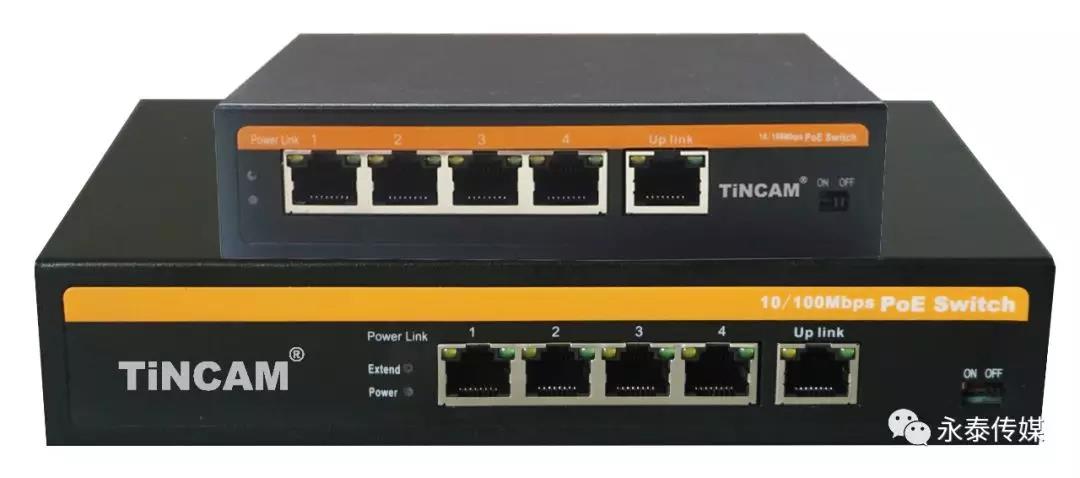

內、外電5口POE交換機系列
二、POE交換機供電標準
市場主流的PoE交換機有兩種標準, IEEE802.3af和 802.3 at,分別定義了15.4W和30W的供電功率,但由于在傳輸過程中存在損耗,所以實際供電功率為12.95W和25.5W,額定電壓為DC 48v 。
在使用支持IEEE802.3af標準的PoE交換機時,受電設備的功率不能超過12.95W;同理使用IEEE802.3at標準的PoE交換機時,受電設備的功率不能超過25.5W。
一般,一個同時支持IEEE802.3af/at標準的PoE交換機,供電功率是自適應的。比如,它連接的是5W的設備,那么提供5W的電力;如果連接的是20W的設備,那么就提供20W的電力。
PoE交換機就是支持對網線供電的交換機,和普通交換機相比就是終端(比如AP、數字?jǐn)z像頭等)不用再進行電源布線,對整個網絡而言可靠性更高。PoE交換機就是除了能提供普通交換機所具有的傳輸功能,還能給網線的另一端設備提供供電功能。

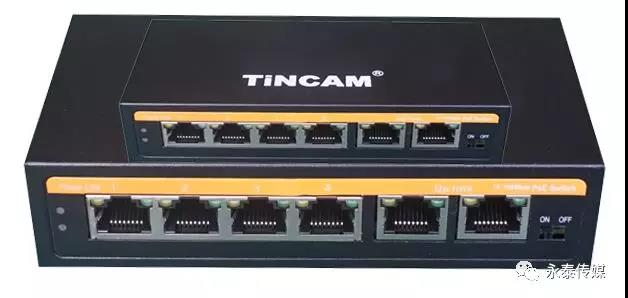

內、外電4+2口POE交換機系列
三、POE交換機的特點及優勢
PoE后端的設備只需有一根網線,節省空間,可隨意移動(簡單,方便),節約成本。
只要PoE 交換機連接在UPS上就可以為后端所有POE相關設備在斷電時的供電。用戶可以自動、安全地在網絡上混用原有設備和PoE設備,這些設備能夠與現有以太網電纜共存。

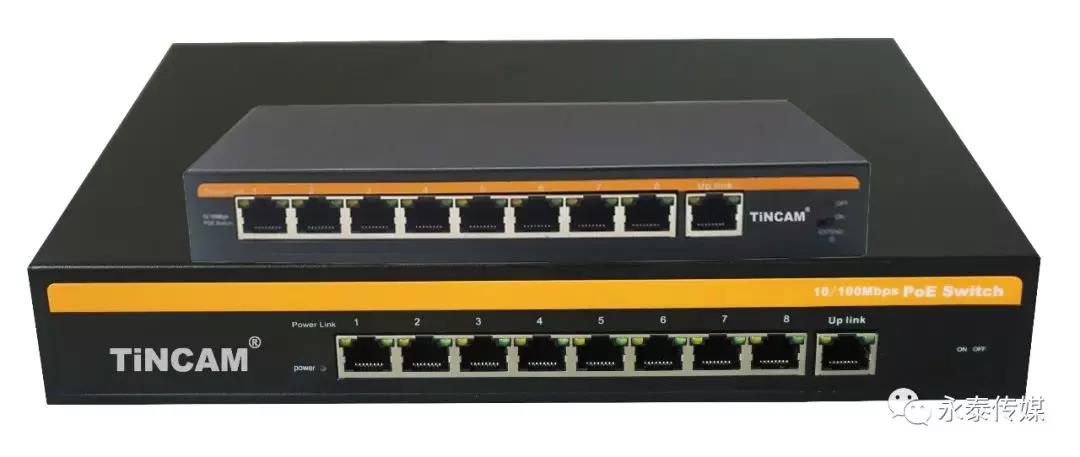

內、外電9口POE交換機系列
四、如何選擇合適的POE交換機
在PoE交換機的選擇上,一般可以參考以下標準:
現主流POE交換機端口速率一盤都是10/100/1000Mbps自適應的, 端口數量從4口到48口都有,可根據實際組網需求選擇合適產品。

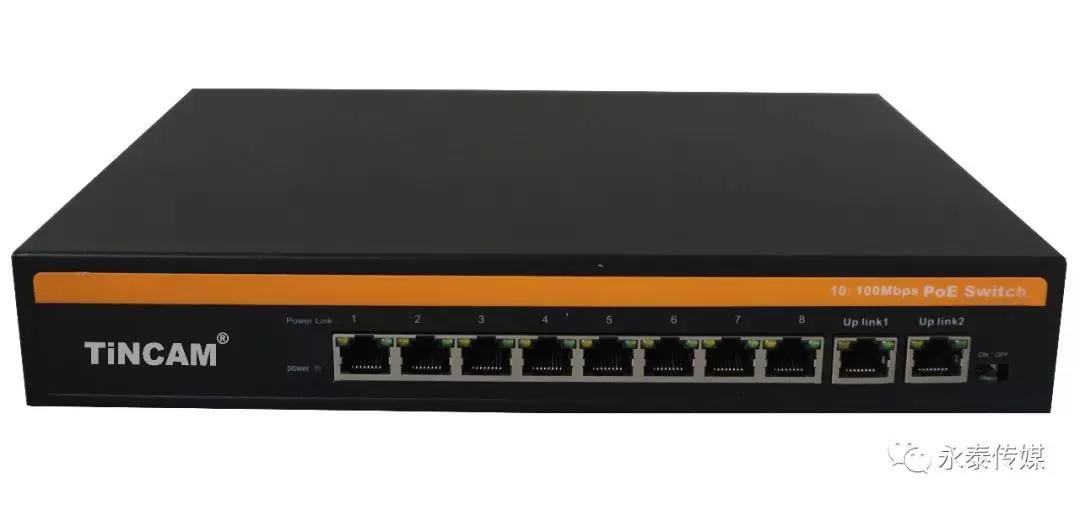

8+2內電POE交換機
不同AP支持的供電參數不一樣,有IEEE 802.3at和IEEE 802.3af,在PoE交換機的選擇上,應與AP支持的標準保持一致。不同的PoE交換機最大供電功率不同,選擇PoE交換機時也要考慮單個AP的最大功耗以及接入的AP數,計算出總功耗對比PoE交換機的參數,看是否能滿足要求。
在PoE交換機上開啟端口隔離可以在一定程度上避免某些終端對整個網絡的影響, 提高網絡的可靠性,不同的PoE交換機對端口隔離的支持情況不一樣,客戶可根據需求進行選擇。

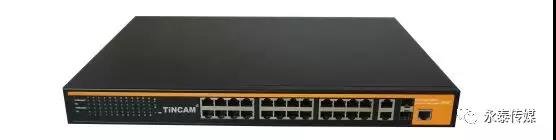

24+2POE交換機系列
支持網管功能的PoE交換機支持802.1Q VLAN,SNMP管理等功能, 網絡較復雜或者有VLAN需求的客戶可選擇網管型的PoE交換機。
