海康威視DS-2CD4026FWD/D200萬星光級超寬動態專業透霧型槍型網絡攝像機

作者：《安全自動化》黃仁貴

來源：a&s《測評&選型》

◆史詩級的超寬動態，王者級光學算法透霧

將攝像機對準明暗對比明顯的強亮區域（前景照度＞3萬Lux，后景照度＜100Lux），在各項處理功能均關閉下，開啟寬動態功能，此時圖像效果非常明顯，后景較開啟前稍微偏暗，周圍光線較之前得到了很大明顯的改善，調至寬動態等級最大時，前景強亮處已經得到很好的抑制，強光內公仔、強光周圍景物都得到了辨識并且畫面細膩，表現出了120dB的超凡效果；再切換為背光補償功能，開啟后，原來稍有偏暗的后景亮度瞬間得到了良好提升，整個畫面的亮度更為均勻。

接下來測透霧處理性能。本次透霧測試通過人工模擬煙霧環境進行。當透霧功能關閉時，整個畫面霧蒙蒙一片，所能看到的場景難以辨識。當手動開啟透霧功能，與之前的畫面讓人瞠目結舌。整體清晰透明，畫面中樓宇、物體之間的陳列一眼可辨，開啟透霧功能所能呈現的效果，讓人感覺不到有“霧氣”的存在，可見海康威視該機的透霧算法是非常給力的。

◆高清畫質，輕松應對

該機采用了1/1.8"CMOS 傳感器，有效像素為200萬，提供有1920×1080分辨率格式的視頻輸出。測試員為該機配備海康威視自動光圈手動變焦500萬高像素光圈F1.4的鏡頭，本次在1080P@30fps、4Mbps的視頻參數限制下對其畫質功能進行檢驗。

先看其畫質檢測能力。將攝像機在最低光學變倍下對準清晰度測試卡，此時觀察畫面發下，水平和垂直清晰度接近1100TVL，邊緣清晰度為1000TVL，表現不錯。接著換上24色彩色還原測試卡，觀察畫面并比對原測試卡得知，色彩方面，整體色彩還原效果還不錯，只是綠色稍微偏黃。而在灰階檢測中，也可從測試卡圖像上輕松辨識到17級。

◆一改往前，機身設計無可挑剔

海康威視 DS-2CD4026FWD/D是一款200萬超寬動態的專業透霧型攝像機，采用了鋁鑄金屬外殼，整體色系黑白對比分明，不失典雅美觀，相比以往海康威視的槍機外形，此次海康威視在形體上作出了稍微改動，翅片式散熱設計，給芯片處理的散熱壓力帶來很好的保障。

再觀察其接口。該機擁有1對3.5mm音頻輸入(Mic in/Line in)/輸出外部接口，還有網絡傳輸的RJ-45網口、1個RS-485接口以及RS-232接口，還提供有便于前端存儲用的SD卡插槽，當網絡斷網后，設備可將視頻暫存于前端，待網絡恢復后再以斷點續傳技術回傳到存儲中心。

◆星光級的低照度

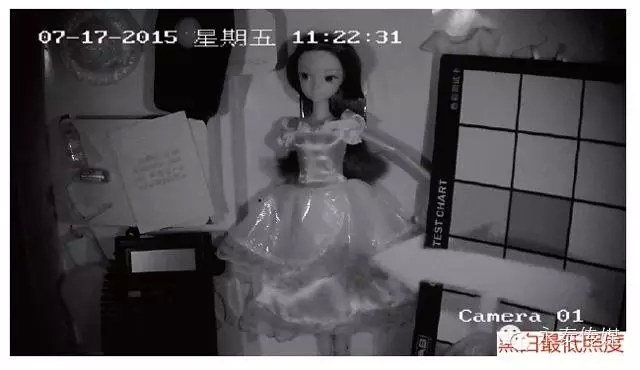

再檢測其低照度成像能力。為了將該機的低照度性能發揮到最好，我們又配置了騰龍手動變焦300萬像素光圈F1.6的鏡頭。啟用3D數字降噪，將攝像機放置于暗箱中后，隨著照度的不斷降低，該機也在不斷地調節自動增益控制，以保持畫面的飽和度、亮度；當照度達到0.78Lux時，攝像機由彩色模式自動切換為黑白模式，切換后畫面干凈整潔明亮；當照度為0.04Lux時，該機出現了輕微色衰，噪聲也稍微有顯現，但畫面效果仍不錯。隨著照度的進一步降低，該機在黑白模式下，當照度計顯示為“0.00”Lux時（實際照度＜0.009Lux），畫面仍能干凈、清晰地呈現。將攝像機調至成白天模式，測得彩色最低照度在0.04Lux左右。

此外還發現海康威視DS-2CD4026FWD/D平臺還配有云存儲功能，將前端監控數據上傳到云，這也是在技術上的一大跨越。

◆網絡控制異常的平穩

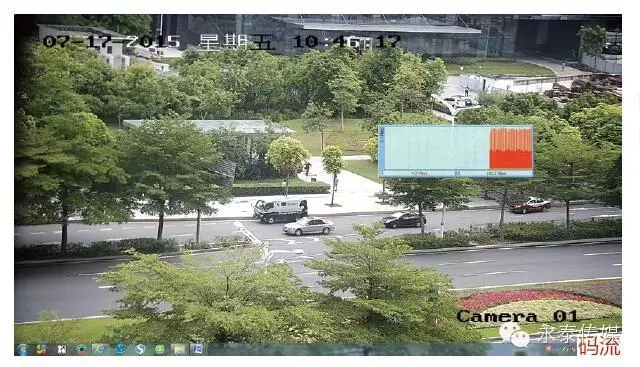

該機支持TCP/IP、ICMP、HTTP、HTTPS、FTP、DHCP、DNS、DDNS等協議，并符合ONVIF標準，支持H.264 / MPEG4/ MJPEG視頻壓縮編碼，此外還支持有一鍵恢復、防閃爍、三碼流、心跳、鏡像、密碼保護、視頻遮蓋、水印技術等功能應用。將攝像機對準室外實景，觀察畫面得知，該機實時圖像通透清爽，圖像清晰，色彩鮮艷。接著打開碼流檢測軟件，經一段時間觀察后發現，該機的平均碼流為4.3Mbps，控制到位。與此同時，該機視頻傳輸平穩，實時性較好。另外還測得該機延遲在280ms左右。
