ONV光網視“核心、匯聚、接入”交換機助力黑龍江生態工程職業學院高清視頻傳輸系統



高校簡介：

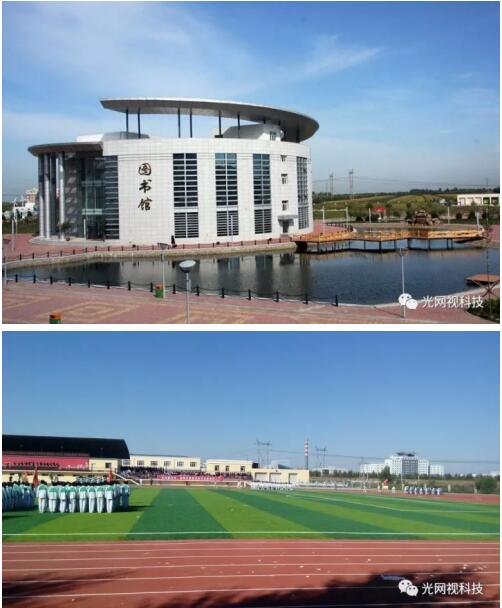

黑龍江生態工程職業學院坐落在素有 “東方莫斯科”美譽的北國冰城哈爾濱市，是經黑龍江省人民政府批準、國家教育部備案的全日制公辦普通高等學校，是一所以“生態環保、園林綠化、綠色食品、生態旅游”為特色的高等職業學院，是中國北方唯一一所生態工程職業學院。





高清視頻傳輸系統規模：

學院總占地面積23.76 萬平方米，建筑面積79551 平方米，擁有現代化的多媒體教室20 多個，語音室、微機室和各種實驗室60 多個，圖書館、運動場、學生公寓、食堂、浴池等設施齊全，高清視頻采集點設置518個，覆蓋范圍廣。







傳輸系統需求：

1、杜絕傳統網絡通信系統所出現的視頻傳輸帶寬不足或者交換機處理能力不夠等原因造成一系列麻煩，導致網絡視頻信號丟包、視頻傳輸不流暢等現象；

2、消除在每一臺終端設備上都安裝單獨的電源設備的問題，使得不必在使用現場為設備部署單獨的電源系統；

3、需要有強大交換功能的核心交換機為監控服務器進行轉發數據；

4、需要管理型接入層交換機，支持環路檢測，端口隔離，VLAN管理等功能：

5、需要對內網不同終端進行流量分流處理；

6、內網重要交換設備都需要支持可web管理；

7、需要提供擁有三層強大處理能力的核心交換機；

8、匯聚需要提供光口，使用光纖來傳遞信息。





光網視解決方案



1、從接入層到匯聚層到核心層，采用光網視ONV視頻傳輸專用系列交換機，超大數據處理能力，采用存儲轉發可達限速轉發效率，大緩存設計，視頻流傳輸優先機制，支持長楨轉發，支持流量管理機制等，全面提升系統對視頻海量不間斷數據傳輸的通信需求；



2、接入層交換機選用光網視ONV以太網供電PoE交換機，簡化網絡終端設備的繁瑣電力線搭建，不再需要為設備單獨部署電源系統，不僅僅簡化系統復雜度，而且縮短工期，降低費用，還可以提升系統的穩定型，安全性及節能效果等；

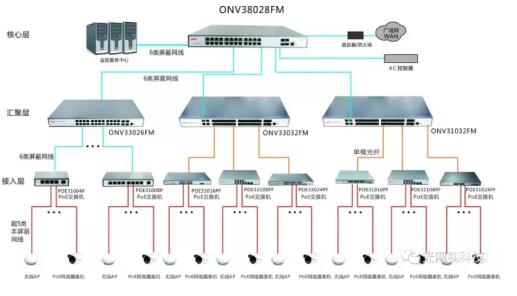

3、接入層選用16口/24口POE供電電口+2千兆光口POE交換機，從接入層到匯聚層采用千兆光纖匯聚，從匯聚層到核心層采用萬兆光纖匯聚，匯聚交換機選用光網視24千兆光口+4萬兆光口全光匯聚交換機，核心交換機采用4萬兆光口24千兆電口三層核心交換機，全校園視頻監控網絡傳輸采用光纖布局，選用交換機均為交換機自帶光口，減少光纖收發器的使用，減少故障節點，系統更高效



4、所選用光網視匯聚交換機/核心交換機均支持高級智能網管功能，環網檢測、web可是化管理，端口動態聚合功能，MSTP，風暴抑制等功能。







系統產品介紹



光網視三層萬兆核心交換機：ONV38028FM

◆24*10/100/1000M電口+4*10G萬兆 SFP+ 三層網管核心交換機

◆L3 具備更好的管理性、安全性、 QoS 和其他性能

◆支持三層交換功能，包括靜態路由，默認路由，ARP協議，VLAN，環網ERPS,端口匯聚，端口鏡像，端口隔離，端口流控，端口限速，風暴抑制，QOS，訪問控制列表等

◆生成樹支持STP，RSTP、MSTP

◆巨型幀支持高達9.6K千字節

◆支持通過WEB，CL，TELNET，SNMP的高級管理

◆背板帶寬：598Gbps

◆包轉發內存：96M

◆地址數據庫：32K

◆支持電纜診斷

◆軟硬件性能卓越

◆可視化web管理，維護簡單







光網視全光弱三層匯聚交換機：ONV36032FM

◆32口全光匯聚交換機，其中24個千兆光口+4個千兆電口+4個萬兆光口；

◆L2+ 具備更好的管理性、安全性、 QoS 和其他性能

◆光口可支持: 100BASE-FX, 1000BASE-X

◆背板帶寬：368Gbps

◆包緩沖內存: 32Mb

◆地址數據表: 32K

◆支持IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；

◆支持生成樹STP（802.1D）和RSTP（802.1w）的支持







光網視接入層智能PoE交換機：ONV-POE31024PFB

◆24個10/100 Mbps 自適應RJ45端口

◆上聯口為兩個光電復用 1000Mbps接口，光口為SFP光纖接口

◆支持通過超5類以太網線的網絡監控攝像頭供電

◆支持端口自動翻轉（Auto MDI/MDIX）

◆支持網絡端口、電源輸入口防雷（達到二級防雷要求 ）

◆背板帶寬：8.8GMbps

◆包轉發內存：2.75M

◆地址數據庫：4K

◆PoE 功率：400W

◆單端口標配滿載供電功率15.4W，端口最大供電功率30W

◆采用存儲轉發的交換機制，支持線速轉發







系統優勢

1、智能化網絡L2/L3層管理，智能化軟件控制

采用光網視L2+/L3層網管交換機，環網保護、QoS、多播、LACP、MSTP和靜態路由、LLDP、ERPS等2層和3層網絡及PoE控制Web管理功能，滿足高安全、高智能的管理需求。





2、 產品高穩定性

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬高低溫適應能力。滿足7×24小時不間斷工作需求。







3、 高配置頂級智能PoE供電系統

采用美高森美軍工級智能PoE芯片方案，PoE全協議智能供電：檢測、分級、監測、保護，雙模供電，24口PoE滿載400W功率。











4、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。





系統客戶收益：

深圳光網視科技在黑龍江生態工程職業學院的高清視頻監控系統建設中，不但提供了視頻高清化傳輸的整套方案，超額解決用戶對高清視頻傳輸系統的需求：高效、流暢、可控、易管理，同時在北方的低寒寬溫的環境場景下，也能夠通過光網視交換機進行可靠的滿足，實現整體校園的多場景部署、高性能傳輸、易管理方式，打造“既看得到、又看得清、還看得好”的高清視頻傳輸系統。
