ONV光網視工業交換機助力葫蘆島平安城市建設

葫蘆島平安城市簡介：

葫蘆島市地理位置優越，中國鐵路京哈線秦沈客專段、沈山線、國家高速公路G1京哈高速、102國道等貫穿全境，是京沈線上重要的工業、旅游、軍事城市之一，葫蘆島與大連、營口、秦皇島、青島等市構成環渤海經濟圈，扼關內外之咽喉，是中國東北的西大門，為山海關外第一市。葫蘆島平安城市高清智能視頻監控系統主要涉及到音視頻的采集、傳輸、存儲、管理、共享等環節。



高清視頻傳輸系統規模：

葫蘆島市是遼寧省下轄的一個地級市，地處遼寧省西南部，總面積10415平方公里，總人口257萬。葫蘆島全市劃分35個街道、34個鎮、59個鄉（含22個民族鄉，其中多為滿族鄉），207個社區居委會、1064個村民委員會。設置監控點共5360多個，數據流量大，覆蓋面積廣。

     傳輸系統是整個社會治安視頻監控網絡的數據傳送平臺，承擔著葫蘆島平安城市從接入點中心以之間的視頻數據傳輸重擔，是搭建整個監控網絡的血脈，因此，葫蘆島市的治安視頻監控網絡傳輸系統將采用全數字化的計算機網絡傳輸系統，從監控點的接入到監控中心的數據匯聚完全采用全數字化通道，整個傳輸網絡結構主干萬兆匯聚，千兆到監控點接入，戶外接入層交換機選用寬溫寬壓工業級交換機產品，保證視頻數據的無阻塞、無延遲傳輸以及與原有公安專網平臺的無縫高速連接，并且通過統一的網絡管理系統保障我區整體監控傳輸網絡的安全。





傳輸系統需求：

采用先進的現代化信息技術、網絡技術和管理技術，建成先進、實用、安全、可靠的計算機網絡傳輸系統，為社區視頻監控、信息共享、數據存儲等應用提供高性能、高可靠性的基礎網絡傳輸環境和運行平臺，并遵循以下設計原則：

（1）先進性與實用性原則

采用先進、成熟、實用的技術、設備、材料，設計和建設本區視頻監控網絡傳輸平臺，同時在滿足當前及未來5年的應用需求的前提下，兼顧未來業務發展，使整個網絡傳輸系統在今后五年內能保持技術的先進性，并具有良好的開放性和發展潛力，以適應未來海量視頻數據傳輸和存儲的需要。

（2）安全性與可靠性原則

為保證視頻監控系統各項業務的安全、可靠應用，網絡傳輸系統設計必須具有高可靠性，決不能出現單點故障或者因為末端的故障導致整個傳輸系統崩潰。

（3）經濟性與投資保護原則

在保證網絡傳輸系統的先進性和高可靠性的同時，應能以較高的性能/價格比構建該項目，使資金的產出/投入比達到最大值；建成后應能以較低的成本、較少的人員投入維持系統正常運轉，保證系統的高效能與高效益；同時在系統設計和設備選型時應充分考慮各派出所以往在資金與技術方面的投入，盡可能保留并利用其現有的網絡及安全系統設備。

（4）靈活性與可擴展性原則

傳輸網絡系統的設計和選型必須具有良好的靈活性與可擴展性，能夠根據公安業務不斷深入發展的需要，提供擴大設備容量、增加使用者數量、提高服務質量的功能，具備支持多種網絡傳輸協議、多種物理接口的能力，提供技術升級、設備更新的靈活性。接入層、匯聚層和核心層交換機均能夠提供一定數量的光口備份。在擴容過程中對已經接入網中的用戶不應產生影響，且當匯聚層或核心層交換機進行軟件升級時不應影響使用者的工作。

（5）可管理性與易維護性原則

隨著視頻監控及多媒體信息業務的不斷發展，管理任務必定會日益繁重，因此傳輸網絡系統的設計和選型必須有良好的可管理性和易維護性。傳輸系統所選用的設備和材料應盡可能統一，以有效簡化網絡管理人員的日常維護工作，為整個物理層網絡的安全、可靠運行提供有力保障。

光網視解決方案：葫蘆島平安城市傳輸方案

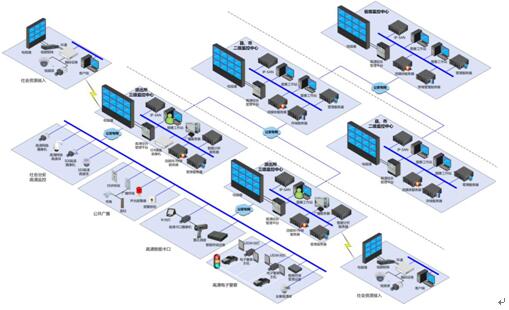

整個解決方案可分為前端監控資源采集、監控資源接入、聯網集中管理平臺、圖像資源存儲以及圖像資源共享平臺建設等部分。前端視頻采集主要包括：道路卡口、紅路燈路口、賓館酒店、娛樂場所、網吧、城市街道、派出所滯留室、其他公共區域等，在這些重點區域安裝百萬高清網絡攝像機實施高清晰的現場監控、抓拍、智能分析；使相關管理部門充分把握現場的詳細情況，提供高質量的畫面給監控人員或者是后端智能分析系統，在完成傳統事后分析功能的同時逐步實現事前預警提示。每個區域構建前端高清監控子系統，完成對每個區域的詳細記錄、監控，同時通過視頻光纖專網將各個子系統統一并入專網實現大規模集中城市高清視頻監控，實現統一調度，資源共享，提升相關執法部門的工作效率。指揮中心在視頻監控的同時，可同時對多個前端喊話（廣播），對求助人員可提供語音幫助，對不法分子的犯罪行為可起到威懾作用，實現可見即可控，為城市的和諧繁榮構筑一道高清視頻安全監控網。





葫蘆島平安城市傳輸方案說明：

1、系統組網：依托于電信的傳輸資源，可有效解決集中子網匯聚的難題

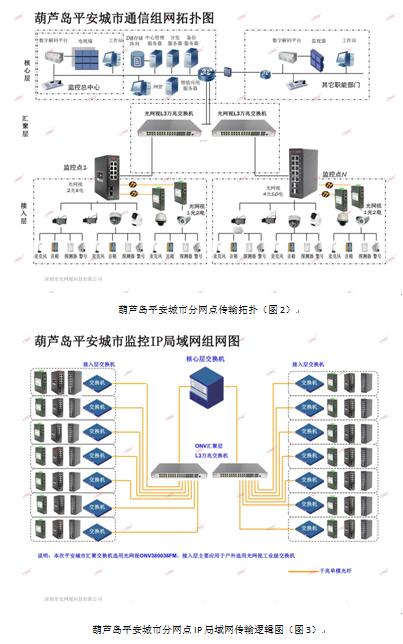

2、子網拓撲：采用星型拓撲結構組網，實施三層架構，簡單拓撲增強系統穩定性；

3、帶寬配置：接入層采用工業全千兆交換機，搭建最高配置千兆帶寬鏈路，匯聚采用萬兆帶寬；

4、鏈路介質：鏈路通信全部采用光纖通信，接入層千兆上聯，帶寬保障，無干擾，易擴容；

4、設備配置：接入層采用光網視工業級交換機（1光2電ONV-IPS33032F、2光8電ONV-IPS33108F、4光10電ONV-IPS33148FM），機房匯聚交換機采用光網視三層萬兆交換機（ONV-IPS38036FM）。



系統產品介紹

光網視三層萬兆核心交換機：ONV-IPS38036FM

◆24*10/100/1000M電口+8*1000M SFP光口+4*10G萬兆 SFP+ 三層網管核心工業交換機

◆L3 具備更好的管理性、安全性、 QoS 和其他性能

◆支持三層交換功能，包括靜態路由，默認路由，ARP協議，VLAN，環網ERPS,端口匯聚，端口鏡像，端口隔離，端口流控，端口限速，風暴抑制，QOS，訪問控制列表等

◆生成樹支持STP，RSTP、MSTP

◆巨型幀支持高達9.6K千字節

◆支持通過WEB，CL，TELNET，SNMP的高級管理

◆背板帶寬：598Gbps

◆包轉發內存：32M

◆地址數據庫：32K

◆支持電纜診斷

◆軟硬件性能卓越

◆可視化web管理，維護簡單

光網視10+4全千兆網管工業交換機：ONV-IPS33148FM

◆14口千兆工業級網管交換機，10個千兆RJ45口 + 4個 (100M/1G) SFP 光口

◆L2 +功能提供了更好的可管理性，安全性，QoS和性能

◆支持L2 +交換的功能，包括802.1Q VLAN，鏡像，端口隔離，IGMP Snooping功能，DHCP Snooping功能，LLDP，IP源防護，ARP檢測，訪問控制列表等

◆背板帶寬256Gbps，無阻塞設計

◆地址數據庫：8K；交換機包轉發速率20.83Mpps；

◆支持生成樹STP（802.1D）和RSTP（802.1w）

◆巨型幀支持高達9.6K千字節

◆支持通過WEB，CLI，TELNET，SSH，SNMP增強的管理功能

◆支持纜線診斷

◆G.8032，支持<50ms的快速工業環網保護







光網視8+2口全千兆工業級以太網交換機：ONV-IPS33108F

◆8 個千兆以太網端口,2個SFP端口

◆支持 IEEE 802.3x 流量控制/Backpressure 半雙工流量控制

◆背板帶寬52Gbps，無阻塞設計

◆地址數據庫：8K；交換機包轉發速率17.856Mpps；

◆支持端口自動適應 MDI/MDI-X 交叉線

◆支持以太網/快速以太網速率的全雙工/半工模式

◆支持 9600 Byte 巨型幀

◆具有 MAC 地址自動學習功能

◆支持存儲轉發大數據交換方式和直接轉發模式



光網視1光2電千兆收發器：ONV-IPS33032F

◆全千兆設計，2個千兆自適應電口，1個千兆 SFP 擴展槽

◆支持 IEEE802.3x 全雙工流控和背壓式半雙工流控

◆RJ-45端口支持極性自動翻轉

◆支持 MAC 地址自學習功能，自動更新功能

◆背板帶寬：8Gbps

◆MAC地址：8K

◆支持全雙工和半雙工自動協商方式

◆LED 狀態指示燈(連接/活動）

◆全千兆速率端口

◆導軌式安裝方式

◆電磁兼容性可達4級標準

◆IP40防護等級

◆寬電壓DC電源輸入，支持冗余電源接口

◆產品性能優越，成功應用于工業控制領域



系統優勢



1、 產品高穩定性

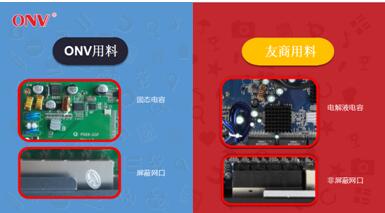

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。

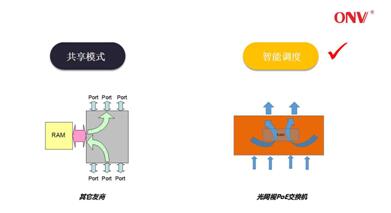

2、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。

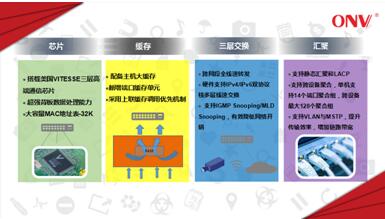

3.軍工級專業通信芯片，高能力數據處理優勢

   通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略。



4.應用更便捷，管理更簡單

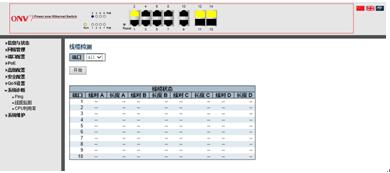

   豐富的視頻監控特色管理方式，支持RMON、系統日志、端口流量統計，支持LLDP，方便網絡管理查詢及判斷鏈路的狀況；支持線纜檢測、Ping檢測、CPU監控、端口溫度監控，輕松分析出現故障的網絡節點。系統安裝調試簡單方便，解放您的網絡工程師。



5、智能化網絡L2+層管理，智能化軟件控制

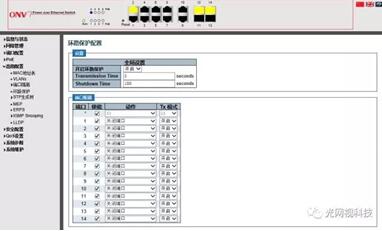

采用光網視L2+層網管交換機，環網保護、QoS、多播、LACP、MSTP和靜態路由、LLDP、ERPS等2層Web管理功能，滿足高安全、高智能的管理需求。





系統客戶收益：

光網視在葫蘆島平安城市的建設中，不但提供了視頻高清化傳輸的整套方案，超額解決用戶對高清視頻傳輸系統的需求：高效、流暢、可控、易管理，同時在北方的低寒寬溫的環境場景下，也能夠通過光網視交換機進行可靠的滿足，實現平安城市的多場景部署、高性能傳輸、易管理方式，打造“既看得到、又看得清、還看得好”的高清視頻傳輸系統。
