再生能源太陽能 光網視光伏電站一體化解決方案

隨著各國對可再生能源發展的重視，近年來，可再生能源太陽能光伏應用成為世界新能源領域的一大亮點，光伏產業呈現出快速發展的勢頭。在國家政策的大力扶持下，以國家重大需求與市場需求為雙引領，中國也成為全球光伏發電安裝量增長最快的國家，可見全球光伏產業前景好、市場大。

ONV/光網視響應光伏行動、配合國家綠色屋頂合作開發計劃,聯合社會各界挖掘屋頂價值、推廣清潔能源，為需求降低企業用電成本，提供專業而精深的行業并網光伏智能化系統解決方案!

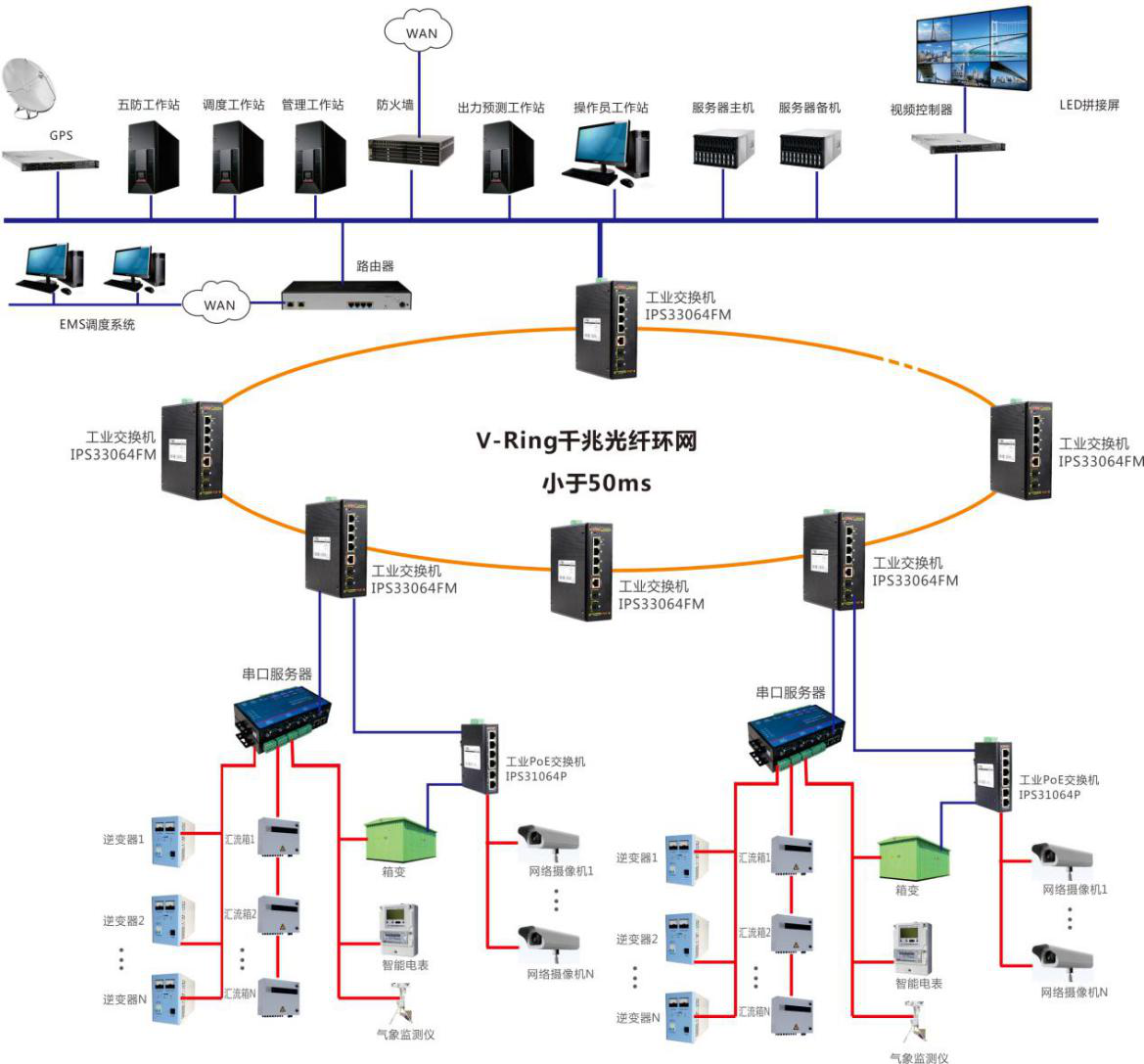

伏光發電站監控系統由現場設備間隔層、網絡層和站控層三部分組成，采用光纖以太網絡實現互聯，其典型物理結構如圖1

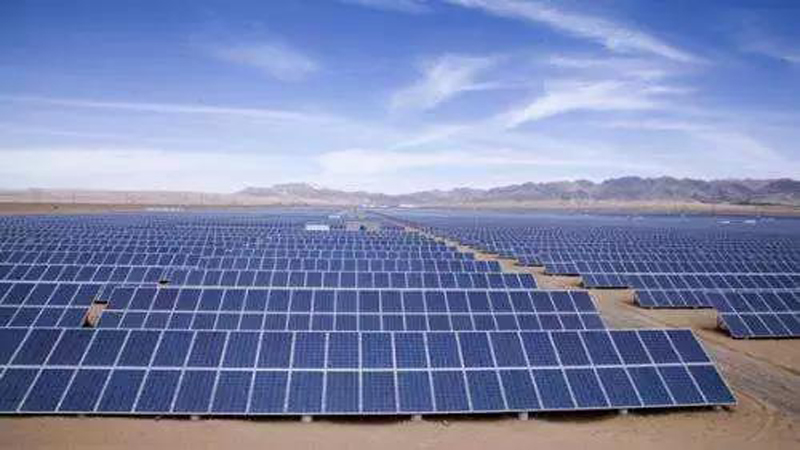

太陽能光伏電站主要由光伏電池陣列、匯流箱、低壓直流柜、逆變柜交流低壓柜、升壓變壓器等組成，最后產生的高壓交流直接并入電網。前期2MW分為2個獨立控制單元，每套單元有獨立的監控系統現場設備間隔層、網絡層和站控層三部分組成，采用光纖以太網絡實現互聯，提供全站設備運行監控、視頻監控、運行管理以及遠程管理。利用先進的通信、信息和控制技術，構建以信息化、自動化、互動化為特征的統一堅強智能化電網。配電SCADA系統典型的硬件邏輯結構主要包括計算機節點、通信設備、以及其他輔助設備。

本方案中采用星型拓撲結構組網，兩層架構，簡單拓撲增強系統穩定性，兼顧系統穩定性與維護管理的易操作性；接入層采用百兆大背板、大緩存工業POE供電交換機，搭建最穩定帶寬鏈路；匯聚層采用全千兆光纖交換機連接，再經光纖連接到核心交換機，接入層鏈路全部以就近原則，采用CAT6類網線連接與傳輸，再經匯聚交換機光口上聯端口連接到核心交換機，減少多級串聯，方便建成后整個系統的管理與維護；通過在核心交換機上開啟端口隔離功能，能夠?qū)崿F(xiàn)同一vlan下的端口隔離，減少廣播風暴，保障無線網絡質量。

應用典型案例

1、光網視助力通榆縣光伏扶貧項目監控系統建設

1、光網視工業環網交換機助力中廣核白城市光伏"領跑"基地

3、光網視助力禹州梨園溝光伏發電項目監控系統建設

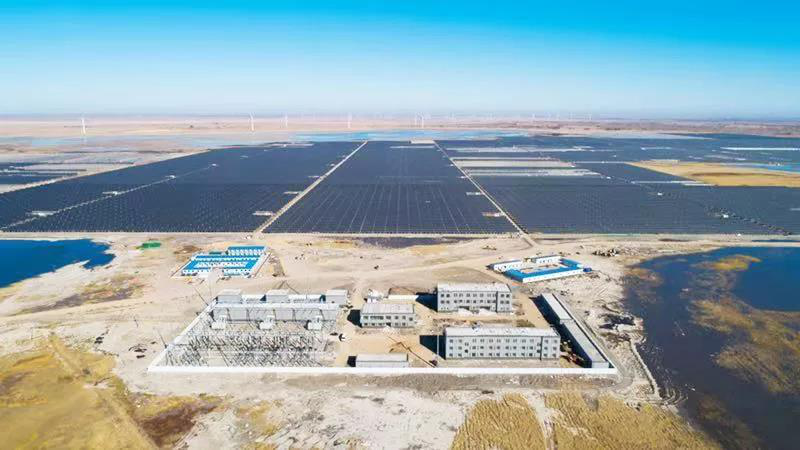

光伏電站場址一般都在相對偏遠的地方，面積大、自然環境和生活環境惡劣、運維人員有限等因素，給電站安全可靠運維帶來一定困難。針對光伏電站規模化發展階段的建設和運維中所存在的一系列問題，光網視提供的智能光伏電站監控系統解決方案可以從時間、空間、設備多層面多維度進行監控、運維、管理、告警，對電站運行問題進行分析、判斷、評估、整合，實現快捷簡單的運維，給運行人員、檢修人員、管理人員等提供全面、便捷、差異化的數據和服務。



光網視NMS管理系統

ONV-NMS管理平臺軟件是ONV自主研發的基于標準的SNMP網管協議與網絡中的各個交換機設備通信，可實現局域網內全網設備及線路的集中管理，并實時監測其運行狀況，實現設備拓撲展示、故障管理、性能管理、配置管理功能，并可針對網絡情況提供實時告警和日志記錄，保障整個系統可維護、可智能化管理。





智能光伏電站最關鍵的是引入了數字信息技術，通過大數據挖掘和分析、云計算、通信技術等與光伏技術的融合，使得最終實現了智能管理、智能運維、智能監控，光伏電站也真正進入了“智能化＇時代。
