智慧城市典型應用|平安城市武漢漢陽區視頻監控系統

現如今監控系統無處不在，平安城市通過三防系統(技防系統、物防系統、人防系統)建設和諧城市，助力生活安定與社會和諧。安防監控已發展成為智慧城市、平安城市等項目中不可或缺的一部分。利用先進信息技術，視頻監控等形式組成一張張監控網絡，為城市實現智慧式、規范化管理和有序運行提供便利！加強智慧城市建設是順應當前全球技術變革及新一輪產業發展的時代潮流。

項 目 背 景 介 紹



漢陽區地處武漢市西南部， 與漢口、武昌隔江鼎立構成武漢三鎮。獨居一鎮的漢陽區，東瀕長江，北依漢水，是京廣鐵路大動脈與長江黃金水道十字交匯的中心，歷來有“九省通衢”之稱。全區轄9個行政街道，2個鄉，總面積108平方公里，常住人口51萬。





隨著經濟的發展、城鎮建設速度加快，導致城市中人口密集、流動人口增加，引發了城市建設中的交通、社會治安、重點區域防范等諸多城市管理問題，而公安警力增加遠不能滿足實際需求的速度。為了打擊各種各樣的經濟刑事犯罪，保護國家和人民群眾的生命財產安全，保證各行各業和社會各部門的正常運轉，采用高科技手段預防和制止各種犯罪成為安全防范的發展方向，視頻監控作為一個重要的技術防范手段得到越來越廣泛的應用。



高清視頻傳輸系統規模及設計要求



根據提出的建設應用任務，在原有的視頻監控的基礎上，開展第四期社會治安視頻監控系統建設，以完善建設為基礎，以資源整合為抓手，以深化應用為核心，以標準規范為保障，努力實現社會治安視頻監控的“高智慧、大視野、全天候”，通過GIS地圖，全面提升服務社會管理和“打、防、管、控”的能力和水平，實現可視化管理布控，保障社會治安穩定。





傳輸系統需求

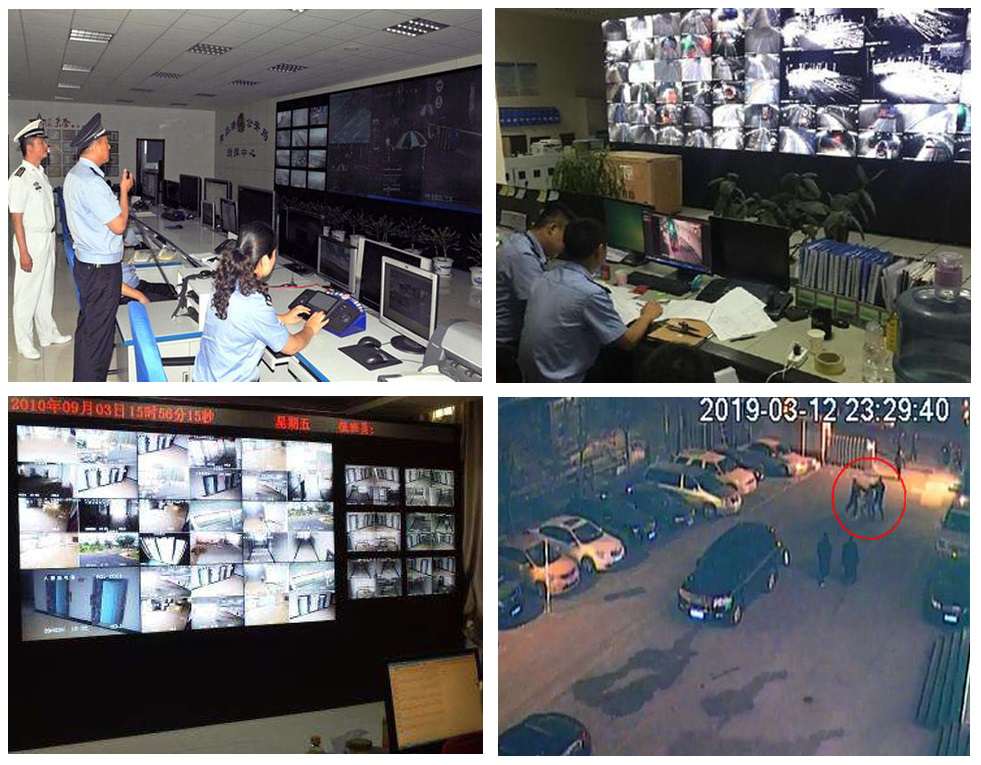

1、社會面治安巡邏：通過圖像監控系統，可實行網上可視化治安巡邏，它與當前人巡、車巡等主要巡防手段相比，具有高效性和隱蔽性，具有更強的威懾力。

2、110警情處置：通過圖像監控系統，可在當事人報案的第一時間，直觀地看到警情周圍的動態情況，可協助指揮中心有效指揮調度，同時還可以用于規范我們的執法。



3、公共復雜場所管控：通過圖像監控系統，可對一些公共復雜場所的治安動態實時掌控，一旦發現打架斗毆的苗頭或事件發生，可及時處置，同時其錄像資料為案件的處理提供依據。

4、案件多發地帶抓捕：對一些案件多發地帶，可利用圖像監控系統進行守候、追蹤，實行現行抓獲，增加群眾室外財物的安全感。

5、涉及機動車案件偵破：在涉及機動車的治安案件、交通事故的處理和交通逃逸的偵破中，圖像監控系統可提供視頻圖像資料，分析車輛運行軌跡，為案情分析提供有效證據。同時，可為交通逃逸事故偵破提供線索和證據，協助交通部門破獲逃逸事故。

 項目建設目標是覆蓋全市的社會公共視頻監控系統能夠對城區內實現全天候實時監控職能識別預警。在發生恐怖襲擊、暴力沖突、非法聚集等突發事件時能夠準確定位（或通過常態比較提前預警），并輔助決策管理部門指揮調度管理，以及確保在事件發生時能夠及時、準確、有效的掌握信息，采取必要的措施。并對事態的發展過程、及事態解決后的評估有一個科學的、準確的、直觀的資料參考。

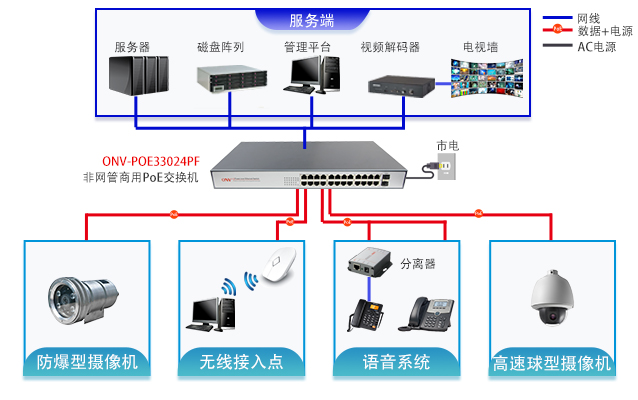

光網視解決方案



根據前端安裝監控點的具體情況和城區的結構特點設計視頻的傳輸網。視頻的傳輸專網是要保證視頻流的通暢，就類似于人體的“血脈”，需要保證不被堵塞。主要的設備包括：接入交換機、光纖收發器、匯聚交換機、核心交換機，主干傳輸光纜，視頻接入選用超五類（六類）非屏蔽雙絞線。視頻傳輸專網的建設需要考慮帶寬、包轉發率、背板帶寬和組播及QoS技術。視頻傳輸網絡如果要求外網訪問功能，需要做好安全防病毒措施，在專網系統中還需要增加防火墻。



1、拓撲架構：采用星型拓撲結構組網，實施兩層架構，簡單拓撲增強系統穩定性；

2、帶寬配置：接入層采用百兆下聯、光口上聯POE供電交換機，搭建最高配置帶寬鏈路；



3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆上聯，帶寬保障，無干擾，易擴容；



4、設備配置：接入層采用光網視26口全千兆POE供電光纖交換機，以保證高清圖像高速鏈接帶寬傳輸。



方案涉及產品

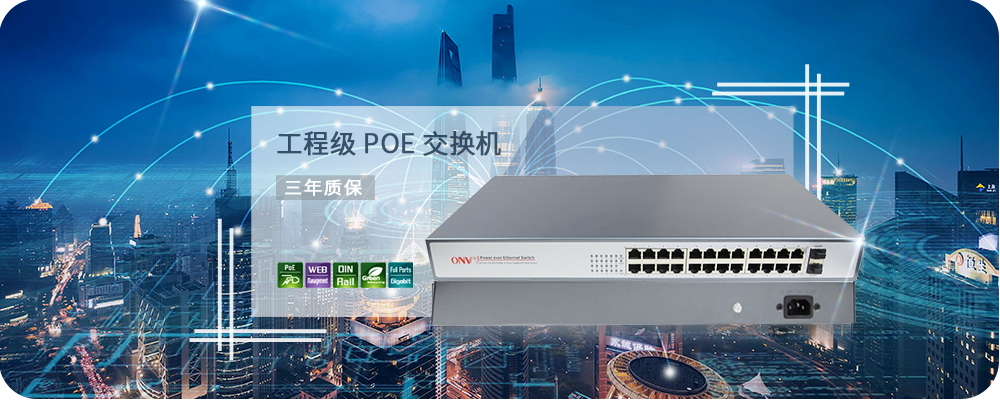

ONV-POE33024PF定位為監控網絡、物聯網絡、無線網絡的工程項目專用高速接入交換機。針對高清網絡視頻及復雜環境應用設計，具備豐富的通用業務功能及監控專用特性，充分保障網絡傳輸的流暢性和穩定性。





1、24個10/100/1000M銅纜RJ45端口+2個100/1000M SFP光口插槽；

2、交換容量：52Gbps ；MAC地址：8K ；包轉發緩存：4M

3、支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持QinQ配置。

4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。

5、支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。

6、支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。

7、支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。

8、支持G.8032 ERPS工業快速環網協議，可實現單環、相交環、相切環多種環冗余環網組網及配置。

9、支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。

10、支持端口隔離；支持端口廣播風暴抑制

11、支持端口+MAC綁定，IP+MAC+端口綁定功能

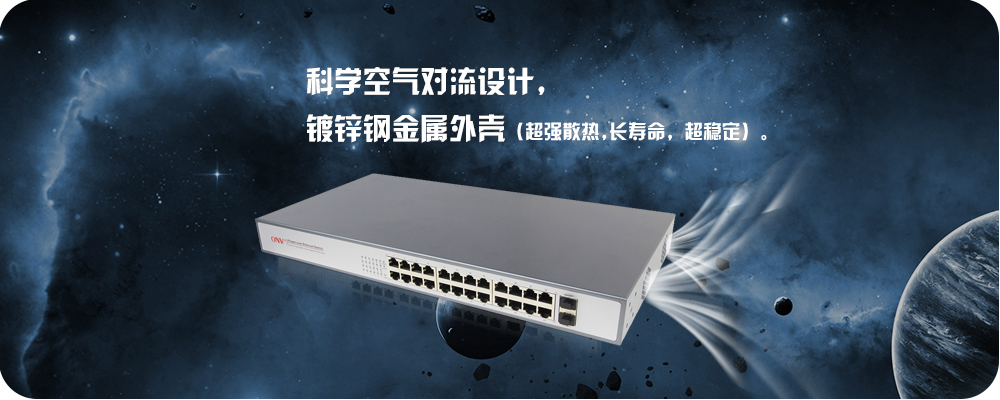

12、主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。

13、設備完全符合CCC、CE、FCC、RoHS安規要求，使用安全可靠。

14、用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link/Act）、PoE工作指示燈輕松了解設備工作狀態。

15、雙DC冗余電源接口（鳳凰端子），支持35mm導軌式安裝。

監控專業特色

針對高清視頻監控系統中視頻流從攝像頭進入交換機,流量的方向是從下往上的，而且數據報文以長報文和突發方式傳輸這種差異針對性的提供了緩存分配管理機制，使交換機下行口向上行口支持的突發數增加，減少傳輸出問題的概率.支持安防監控業務故障定位組件，實時分析網絡中的丟包和聯通性問題。

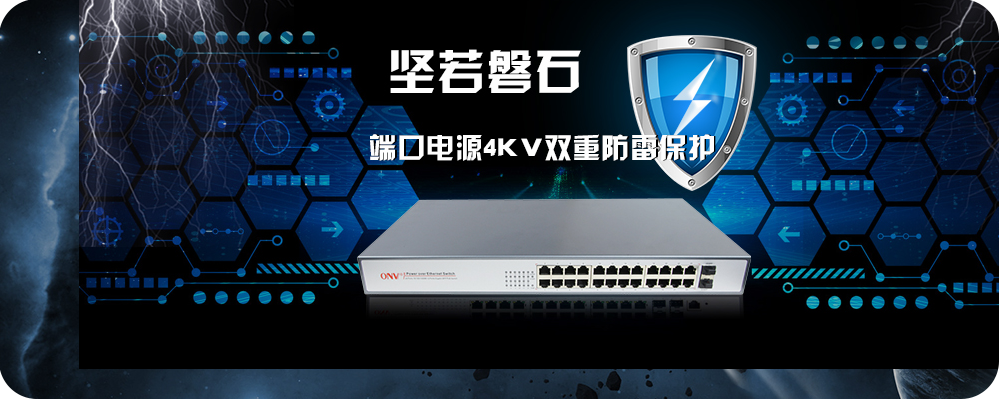

 專業的防雷功能

采用專業的內置防雷技術，支持業界領先的4KV業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。



網絡鏈路全線速傳輸

具備24個千兆自適應POE供電口+2個千兆SFP上聯光纖插槽。光電組合接口，所有端口均支持全線速轉發，客戶可以不受傳輸介質影響，實現網絡的便捷連接與擴展。優選大背板、大緩存交換芯片方案，提高大文件轉發速率，并能有效解決高清監控環境中視頻卡頓、畫面丟失等問題。

 高效穩定與綠色節能



采用多種綠色節能設計，例如auto-power-down（端口自動節能），如果在一段時間內接口狀態始終為down，則系統自動停止對該接口供電，自動進入節能模式。支持一鍵節能模式，通過控制設備上指示燈亮/滅以及端口節能狀態降低能耗。支持EEE節能功能，端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果。

方案系統優勢

1、實時監控，對本轄區各監控圖像進行24小時實時值機監控，通過圖像系統實現對城市公共區域治安管理的電子巡邏;

2、事件處置，對發現的警情或可疑情況，立即實施全程跟蹤和攝錄，對違法犯罪行為和可疑人員、可疑物品進行圖像定格、抓拍、保存和備份;

3、信息存儲，對各類需要保存的違法犯罪證據、可疑情況，或今后可能用到的圖像資料進行存貯、備份，并定期對圖像資料進行編號整理; 



4、信息采集，根據轄區治安實際，突出重點，切實發揮設備效能，對監控中發現的各類可疑動態、靜態信息進行錄像、抓拍，同時做好書面記錄; 





智慧城市建設，共建平安城市和諧家園，視頻監控系統歷經多次變革與轉換，現已全面步入數字化、網絡化、高清化、智能化的階段；安防行業16年服務商光網視準備了具備自己特色的、成熟的、完善的高清網絡視頻監控解決方案，為建設方提供優化投資管控方案 ，實現安全、質量、進度、投資實時在線管控，為“四控”保駕護航！
