空中巡航拍攝 視頻安全傳輸 　　

海康威視UAV-MX4080A雄鷹系列行業級無人機 　　

       海康威視推出的雄鷹系列行業級無人機依托其全球領先的視頻監控技術積累，打造地空立體監控體系，引領安防行業進入立體監控時代。該產品方便小巧，便于攜帶，適用于公安、消防、交警等各類行業及用戶。應用場景包括目標偵查、空中巡邏、電力巡檢、水利設施監測、文博保護、建設測繪、事故勘測、搶險救災等。

結構設計：三劍客合體打造立體防范

　

　

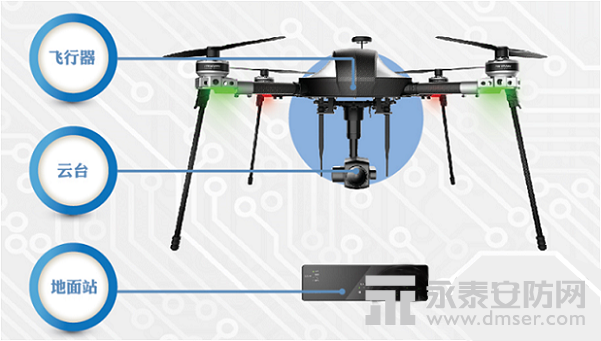

       雄鷹系列行業級無人機系統包含飛行器、云臺及地面站三個部分。 　

　   飛行器采用碳纖維設計，在保證機身高強度的同時減輕了機身的重量。采用模塊化設計，可折疊機臂，可快速拆卸及安裝，方便收納攜帶。高能量密度動力電池，續航時間可達35分鐘。內置GPS模塊，可實時定位飛行位置，抗風能力6級。最高平飛速度80公里/小時，最大爬行速度10米/秒。最大作戰半徑10公里，升限3000米。支持手動操控和自動飛行兩種控制模式。

　　三軸增穩云臺搭載30倍光學變焦相機，支持航向，俯仰和橫滾三個維度的運動，外用柔性減震求連接，內含圖像自穩定系統和獨立姿態測量傳感器，保證鏡頭指向的精準性和拍攝畫面的穩定性。可內置MicroSD卡，最大容量支持128G。地面站可實時接收和查看飛行數據，支持航跡規劃、一鍵起飛、一鍵返航等功能。配合地面站軟件，可在地圖上實時顯示飛行器飛行軌跡。 　



視頻成像效果 　　

         依托海康威視在音視頻領域的技術積累，雄鷹系列行業級無人機在圖像采集、處理、編碼、傳輸?shù)确矫嬗忻黠@的技術優勢，在結構、性能、使用等方面也擁有較強的資源整合能力。無人機的云臺相機可根據產品用途組合安裝，針對行業應用量身打造產品，使客戶能夠更精準使用無人機的功能。 　

　   在公共安全防護 、空中巡邏、新聞報道等領域可使用高清的4K相機。在空中巡邏等工作中，更容易發現可疑狀況，從而可變倍觀看。對于密集場所，實時提供超高清畫質，充分呈現細節。超高分辨率，為觀眾完美呈現超高清視頻。 　　在消防、交警等領域可使用熱成像相機。此相機自帶測溫功能，可實時顯示現場最高溫度。對于車輛探測距離達4.5公里，對于人的探測距離達1.5公里。三軸增穩云臺，圖像效果穩定，可360°旋轉，探測面積大。并且在消防滅火中不受濃煙影響，能夠清晰顯示火場燃燒狀況，精準捕捉隱藏火點，防患未然。在夜間仍可通過紅外來探測人、物。



傳輸控制方式

　　  飛行器的控制方式有遙控器和地面站兩種控制模式，可接入監控系統平臺。

       遙控器控制精細，操控靈活，飛行器，云臺單獨控制。 　

　    地面站支持數字微波圖傳，傳輸帶寬達到8Mbps，傳輸距離達到10公里。控制信號傳輸過程中使用跳頻技術，AES加密，安全性有保證。地面站操作簡單，控制距離遠，飛行信息顯示全面。適合事故點定位和固定線路巡航，能夠進行超視距控制。傳輸圖像穩定，電力、河道等固定航跡自動巡檢中，不會因圖像質量差或者卡頓而出現巡查遺漏現象。





智能航行功能　

　　   無人機還支持一鍵起飛、一鍵降落、一鍵返航、低電量返航、失聯返航。在無人機的飛行過程中，如果遙控器和地面站與無人機失去聯系，無人機也能夠自動返航，避免在失聯后出現設備丟失的情況。從實錄效果看，該無人機具有優良的抗抖動性能，滯空能力強，從河面、海面高空監拍船舶，目測現場2、3級風力下，畫面平穩無抖動，鏡頭變倍自如，抓拍清晰。



移動指揮及升級產品開發

　　   地面站可置于移動指揮車內，實時控制無人機，可極大拓展無人機作戰范圍。無人機支持動態返航點，可在自動返航時，降落到移動指揮車所在位置。固定地面站的指揮距離10公里，可以用在電力巡線，天然氣管道巡檢，水利河道巡查等場景中。

 產品特色 　

1、系統由飛行器、云臺、地面站、遙控等組成，可接入監控系統平臺；

2、圖像傳輸使用數字微波，遠距離抗干擾；AES加密； 　

3、控制信號使用跳頻技術，AES加密； 　

4、最高平飛速度80公里/小時，最大爬行速度10m/s，最大作戰半徑10公里，升限3000米，抗風能力6級；

5、安防監控云臺，3軸增穩防抖動； 　

6、多成像模塊可選：提供有可見光、熱成像、4K 等監控模塊，滿足全天候應用；

7、安全機制完善：提供有一鍵返航、低電量返航、失聯返航、限飛區等安全機制。 　

提升空間 　

　    建議盡快開發完善飛行器、云臺二合一控制遙控器。 　

專家點評 　

　   海康威視雄鷹系列行業級無人機是海康威視發布的首款可折疊四旋翼飛行器整機系統，能夠在多種地形垂直起降，集成高精度三軸無刷云臺配合云臺自穩定系統和獨立姿態測量傳感器保證了無人機在飛行過程中拍攝穩定的圖像。高清光學變焦機芯可以在高空拍攝清晰的目標物體圖像。一鍵式操作功能，方便操作人員快速部署。采用數字微波圖傳和數字跳頻傳輸技術，相比較于普通無人機擁有更遠的圖像傳輸和操控距離，以適應機動，超距離的監控需求。

主要規格參數 　　

巡航速度：50km/h

作戰半徑：10km

續航時間：35min 　

分辨率：1080P、720P、4CIF 　　

光學變倍：30倍 　

通訊距離：5~10公里 　

解碼格式：H.265/H.264 　

廠家聯系方式 　

杭州海康威視數字技術股份有限公司 　

電話：0571-88075998 　

地址：杭州市濱江區阡陌路555號 　

傳真：0571-88805843 　

網址：www.hikvision.com
